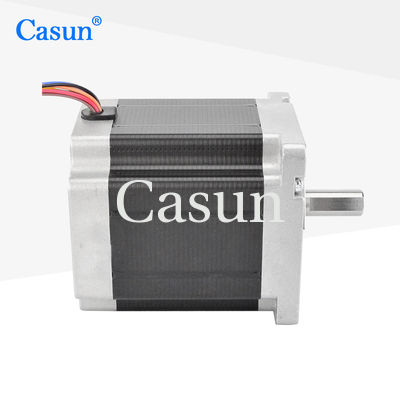

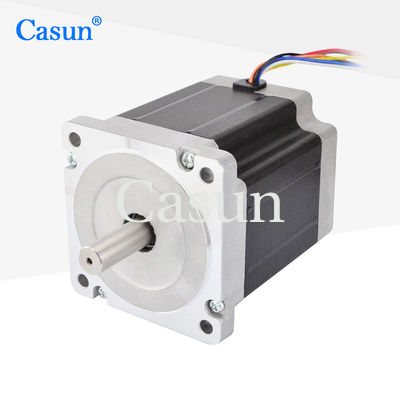

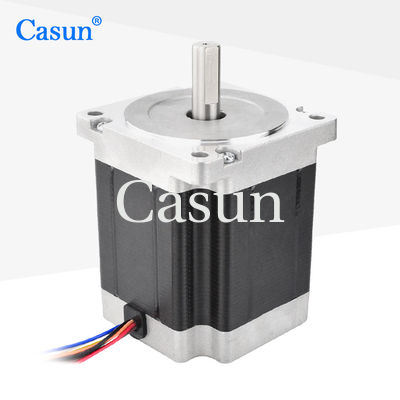

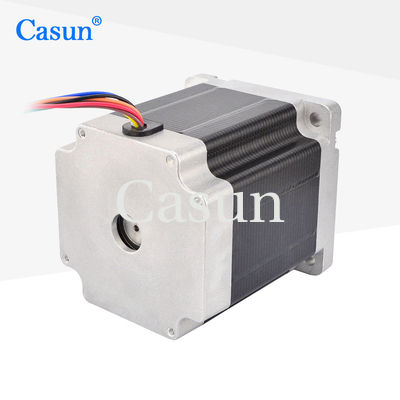

NEMA 34 Гибридный шаговый двигатель 7N.M 98 мм корпус 1,8 градуса для станков

NEMA 34 Гибридный шаговый двигатель 7N.M 98 мм корпус 1,8 градуса для станков

Наименование марки:	Casun
Номер модели:	86SHD4201-37B
МОК:	1 PC
Цена:	$9.49-$14
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Угол шага:

10,8°

Номер участка:

Номинальный ток:

3.0A

Тело:

98 мм

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Гибридный шаговой двигатель NEMA 34

Гибридный шаговый двигатель кузова 98 мм

Характер продукции

NEMA 34 Гибридный шаговый двигатель 7N.M 98 мм корпус 1,8 градуса для станков

Шаговые двигатели NEMA 34 обычно имеют высокий выходной крутящий момент и могут обеспечивать достаточную мощность для привода тяжелых грузов.

Движение достигается с помощью точного управления углом, и каждый шаг движения точно определен.

Особенности:

Биполярные или однополярные версии доступны
Мы предоставляем индивидуальные услуги и открыты для контрактного производства
Каждая модель шагового двигателя подходит для различных сценариев
Предложение индивидуальных услуг
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	86 мм
Количество фаз	Фаза 2
Номинальный ток	3.0A
Поддерживающий момент	7 Н.м.
Сопротивление	1.5омм
Индуктивность	15 мГч
Инерция ротора	1700 г-см2
Масса двигателя	20,9 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
86SHD4003-32	4.0N.m	10,8°	69 мм	Ключевой вал 32 мм	4.0A
86SHD4101-32	4.5 Н.м.	10,8°	76 мм	Ключевой вал 32 мм	4.0A
86SHD4201-37	5.6 Н.м.	10,8°	98 мм	Ключевой вал 37 мм	4.0A
86SHD4314-37	60,8 Н.м.	10,8°	112 мм	Ключевой вал 37 мм	5.0A
86SHD4404-37	8.0N.m	10,8°	127 мм	Ключевой вал 37 мм	5.0A
86SHD4505-37	12.0N.m	10,8°	150 мм	Ключевой вал 37 мм	5.5А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 34 Гибридный шаговый двигатель 7N.M 98 мм корпус 1,8 градуса для станков 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
