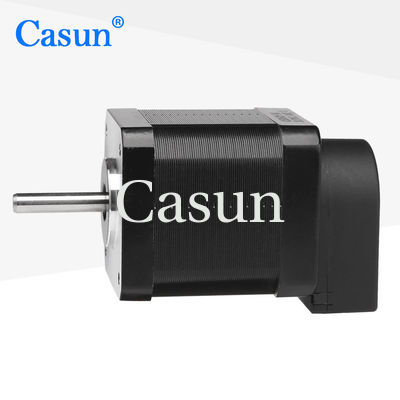

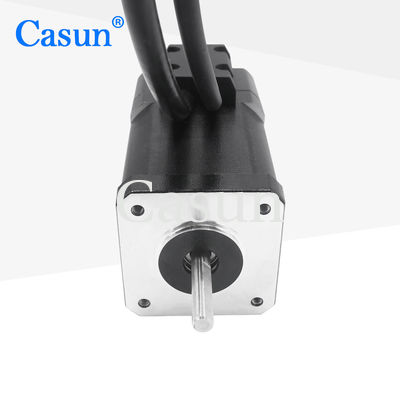

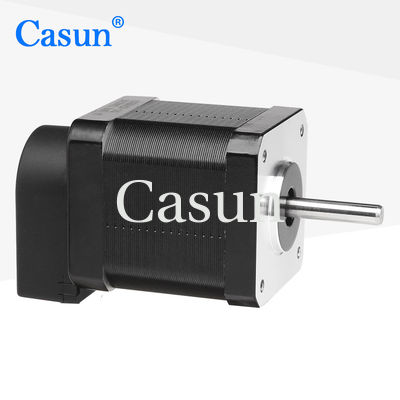

Нема 17 Степной двигатель 440mN.M 18 градусов

Нема 17 Степной двигатель 440mN.M 18 градусов

Наименование марки:	Casun
Номер модели:	42SHD4419-24Q
МОК:	1 PC
Цена:	$15.54-$30.94
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Ток / фаза:

1.68 ампер

Поддерживающий момент:

440mN.m

Длина двигателя:

48 мм

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 38x29x18cm

Выделить:

Мотор короткозамкнутого витка NEMA 17 Stepper

18 градусов замкнутого цикла шаговой двигатель

Характер продукции

1. 8 градусов Casun закрытый цикл шаговой двигатель 440mN.M 42x48mm шаговой двигатель с Nema 17 шаговой двигатель контроллер

Нема17 Степной двигатель 440mN.m 1.68Amp с кодером

Вы упомянули шаговой двигатель Casun с закрытой петлей, это конкретная модель со следующими характеристиками:

Угол шага: 1,8 градуса на шаг
Стойкость вращения: 440mN.m
Размер: 42x48 мм
Этот шаговый двигатель предназначен для обеспечения точного позиционирования и управления.Угол шага 1,8 градуса означает, что двигатель будет двигаться 1,8 градуса с каждым шагом.Это более тонкое разрешение позволяет более точное позиционирование по сравнению с двигателями с большими углами шага.

Стоянный крутящий момент 340mN.m указывает на способность двигателя удерживать свое положение, когда он не движется.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 4
Номинальный ток	1.68 ампер
Поддерживающий момент	440mN.m
Сопротивление	3.3мм
Индуктивность	20,8 мГц.
Инерция ротора	72 г/см2
Масса двигателя	0.38 кг
Кодировщик Pulsh	400PPR
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кодировщик

можно настроить

Напряжение: 5 В

Выпуск: А + А - В + В -

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Нема 17 Степной двигатель 440mN.M 18 градусов 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
