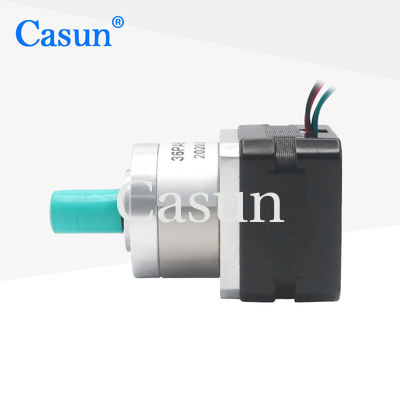

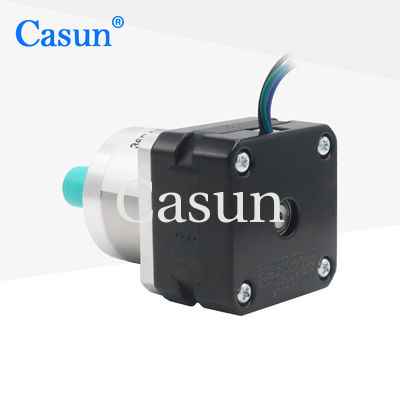

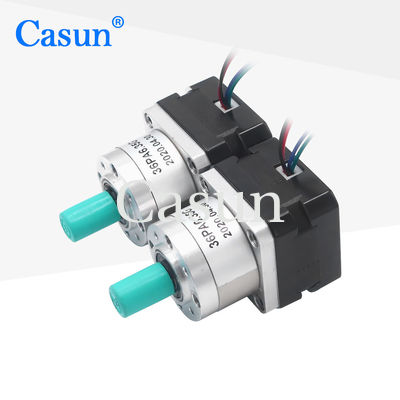

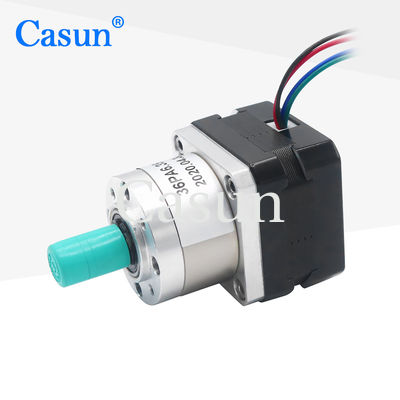

НЕМА 17 Миниатюрный планетарный коробка передач шаговый двигатель 1.5A 0.2N.M для робота

НЕМА 17 Миниатюрный планетарный коробка передач шаговый двигатель 1.5A 0.2N.M для робота

Наименование марки:	Casun
Номер модели:	42SHD4516-7GH
МОК:	1 шт.
Цена:	$23.3-$26.3
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Тело:

26 мм

Угол шага (градусы):

1,8 градусов

Коэффициент сокращения:

6.75:1

Текущий:

1,5а

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Миниатюрный планетарный шаговый мотор

Степной двигатель коробки передач NEMA 17

1.5A NEMA 17 Стремительный мотор с коробкой передач

Характер продукции

Шаговый двигатель NEMA 17 с миниатюрным планетарным редуктором 1.5A 0.2N.M для роботов

Обзор продукта

Шаговый двигатель NEMA 17 с миниатюрным планетарным редуктором с передаточным числом 6.75:1, номинальным током 1.5A и крутящим моментом 0.2N.M, специально разработанный для роботизированных применений. Используя устройство замедления, этот двигатель регулирует выходной крутящий момент и скорость в более подходящем диапазоне. Принимая точную структуру зубчатой передачи, он обеспечивает высокую долговечность и надежность.

Ключевые особенности

Доступны биполярные или униполярные версии
Множество международных сертификатов для оборудования высокотехнологичной и электронной промышленности
Инженерная поддержка с 48-часовым временем ответа для оптимальных решений
Одобрено CE и RoHS
Возможна индивидуальная настройка по запросу

Размеры

Спецификации двигателя

Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	1.5 А
Удерживающий момент	200 мН.м
Сопротивление	1.8 Ом
Индуктивность	2.4 мГн
Инерция ротора	38 г-см²
Вес двигателя	0.5 кг
Передаточное число редуктора	6.75:1
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤80Н
Макс. осевая нагрузка на вал	≤30Н
Радиальный люфт вала (близко к фланцу)	≤0.06мм
Осевой люфт вала	≤0.3мм
Люфт без нагрузки	1.5°

Подмодели

Длина двигателя	Длина редуктора	Передаточное число	КПД
34 мм	27.2 мм	3.71	90%
40 мм		5.18	90%
48 мм		13.76	80%
60 мм		19.2	80%
35 мм	42.7 мм	26.8	70%
		51	70%
		71	70%
		99.5	70%
		139	70%

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, проводами с особыми требованиями, разъемами и т. д.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку ниже, чтобы сообщить нам о ваших требованиях и получить индивидуальное предложение.

Получить предложение
