1.8 Степень NEMA 17 Шаговый двигатель DC 24V Высокая точность 4 направления

1.8 Степень NEMA 17 Шаговый двигатель DC 24V Высокая точность 4 направления

Наименование марки:	Casun
Номер модели:	42SHD4077-24BH
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

10,8°

Поддерживающий момент:

192mN.m

Текущий:

0.24A

Длина двигателя:

34mm

Остров:

Филируя плоская длина вала 24mm

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

1 8 мотор NEMA 17 степени Stepper

Характер продукции

1.8 Степень NEMA17 шаговой двигатель DC 24V высокая точность 4 направления

42 мм шаговые двигатели имеют преимущества в приложениях с высокими затратами и требованиями сложности.

Управление шаговыми двигателями относительно просто, обычно требуется только импульсный сигнал для управления количеством шагов вращения и скоростью.

Особенности:

Биполярные или однополярные версии доступны
Поставка "многочисленных международных сертификаций" для высокотехнологичного оборудования и оборудования электронной промышленности
Основное внимание уделяется решениям для трансмиссии
Профессиональные исследования и разработки
Специализированные варианты услуг

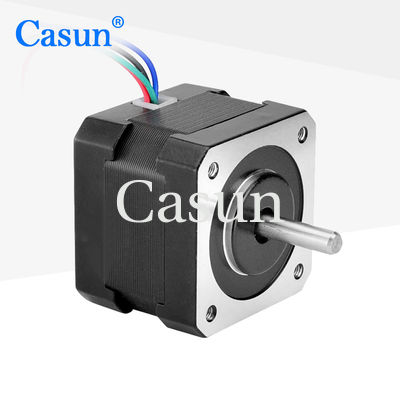

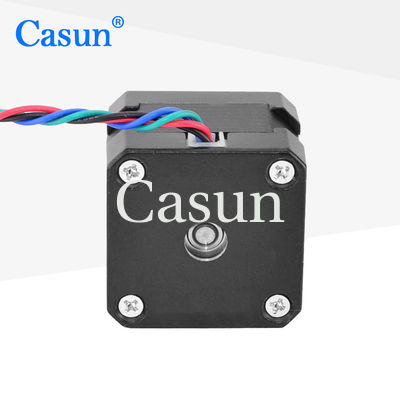

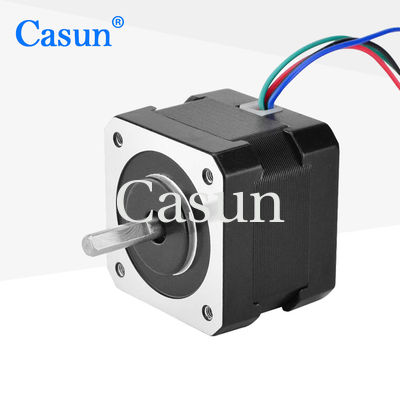

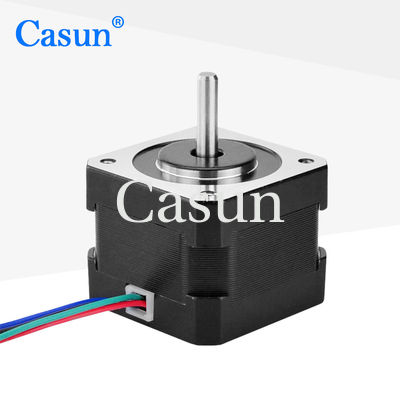

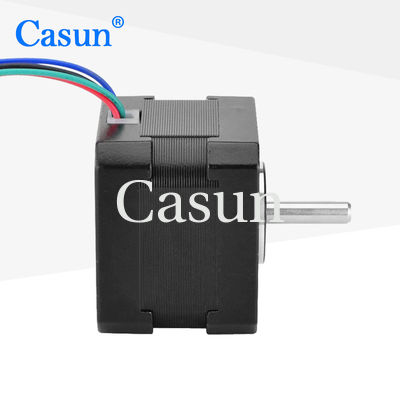

Внешний вид

1.8 Степень NEMA 17 Шаговый двигатель DC 24V Высокая точность 4 направления 0

Размеры

1.8 Степень NEMA 17 Шаговый двигатель DC 24V Высокая точность 4 направления 1

4Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	0.24 А
Поддерживающий момент	192 мН.м
Сопротивление	50 Омм
Индуктивность	55 мГч
Инерция ротора	38 г/см2
Масса двигателя	0.2 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
