1000ppr 4N.M 60x100мм закрытый цикл шаговой двигатель Nema 24 Encoder шаговой двигатель для лазерных машин

1000ppr 4N.M 60x100мм закрытый цикл шаговой двигатель Nema 24 Encoder шаговой двигатель для лазерных машин

Наименование марки:	Casun
Номер модели:	57SHD0410-21Q
МОК:	1 шт.
Цена:	$19.9-$39.99
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

1n.m

Текущий:

3А

Длина двигателя:

100 мм

Вал:

длина 24 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

4 Н.М. Степной двигатель с замкнутой петлей

Нема 24 Степной двигатель с замкнутой петлей

Характер продукции

1000ppr 4N.M 60x100мм закрытый цикл шаговой двигатель Nema 24 Encoder шаговой двигатель для лазерных машин

Обзор продукции

NEMA 24 4N.m замкнутый цикл 1000PPR шаговых моторных комплектов с магнитным кодером для лазерных машин.Эта система включает в себя магнитный кодер, который обеспечивает обратную связь положения к контроллеру двигателя, что позволяет в режиме реального времени отслеживать и регулировать положение двигателя, чтобы минимизировать ошибки и улучшить общую точность.

Спецификация 1000PPR (Pulses Per Revolution) указывает разрешение магнитного кодера, генерирующего 1000 импульсов на каждый полный оборот вала двигателя.Это высокое разрешение позволяет точно контролировать и позиционировать лазерные машины и другие приложения, требующие точного движения.

Ключевые особенности

Высокий крутящий момент и высокая точность
Подходит для высокотехнологичной промышленности и оборудования электронной промышленности
Доступно в одно- или двуствольной версии
Профессиональные исследования и разработки

Изображения продукции

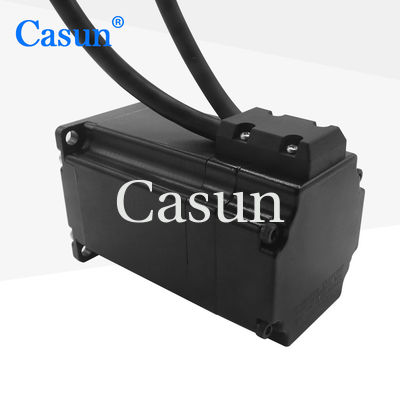

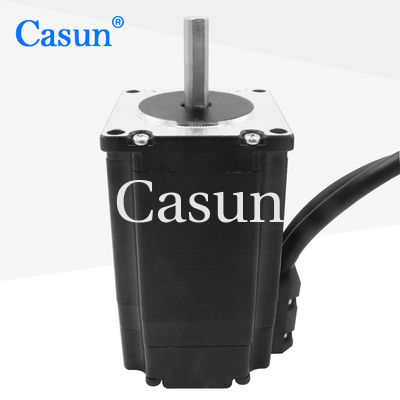

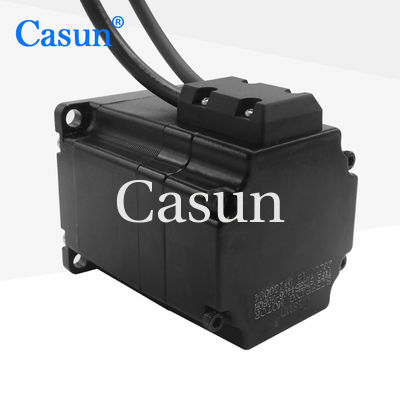

Моторный вид

Размеры двигателя

Спецификации двигателя

Угол шага	10,8°
Размер кадра	60 мм
Количество фаз	Фаза 2
Номинальный ток	3А
Поддерживающий момент	4 Н.м.
Сопротивление	1.5омм
Индуктивность	15 мГ
Инерция ротора	260 г/см2
Масса двигателя	10,4 кг
Количество лидов	4
Соединение	Биполярный

Спецификации эксплуатации

Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Кривые производительности

Кривая момента вращения

Характеристики производительности

Доступные модели

Модель	Поддерживающий момент	Номинальный ток	Сопротивление по фазам	Индуктивность на фазу	Сдерживающий момент	Инерция ротора	Свинцовый провод	Длина двигателя
60SHD4201	650 мН.м.	0.6 А	15 Ω	20 мГ	50 мН.м.	280 г.см2	4 Нет.	45 мм
60SHD4401	1500 мН.м	2.8 А	1 Ω	30,3 мГ	70 мН.м.	450 г.см2	4 Нет.	56 мм
60SHD4601	3200 мН.м.	4.2 А	00,75 Ω	30,7 мГ	120 мН.м	580 г.см2	4 Нет.	86 мм
60SHD6602	2500 мН.м.	3 А	1.55 Ω	30,7 мГ	120 мН.м	580 г.см2	4 Нет.	-

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.размеры установки, свинцовые провода с особыми требованиями, соединители и т.д.

Кодировщик

Тормоз

Коробка передач

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши требования.

Получить цитату
