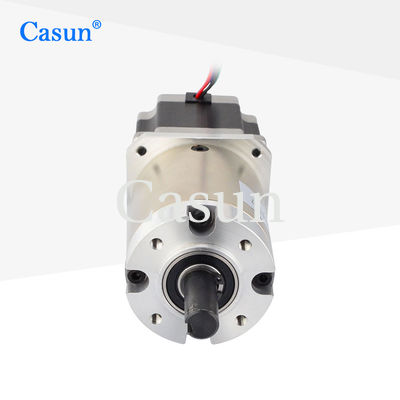

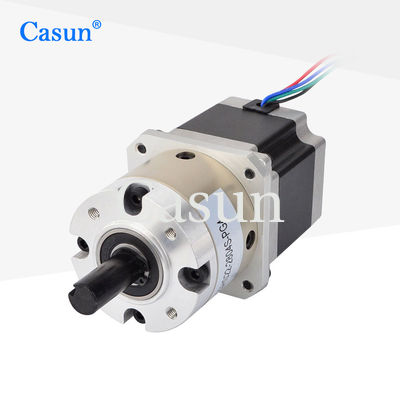

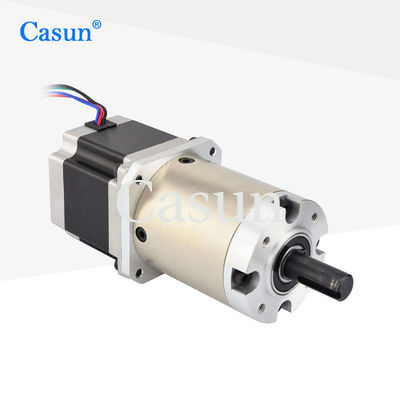

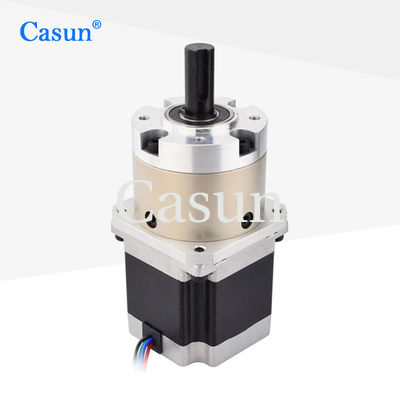

23HS22-280 NEMA 23 Планетарный шаговый двигатель для медицинских приборов Роботизированная рука

23HS22-280 NEMA 23 Планетарный шаговый двигатель для медицинских приборов Роботизированная рука

Наименование марки:	Casun
Номер модели:	57SHD4425-46G
МОК:	1pc
Цена:	$22.49-$27
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 38x29x18cm

Выделить:

Планетарный шаговый двигатель

NEMA 23 Планетарный шаговый двигатель

Характер продукции

23HS22-280 NEMA 23 Планетарный шаговый двигатель для медицинских приборов с ЧПУ

Редуктор NEMA 23 уменьшает скорость и увеличивает крутящий момент с помощью механизма уменьшения,который может выдавать больший крутящий момент при низких оборотах и подходит для ситуаций, когда требуется высокий крутящий момент.

Широко используется в таких областях, как оборудование для станков, автоматизированные производственные линии, 3D-принтеры и т. д.

Особенности:

Предлагаются версии в однополярном или биполярном виде.
Выдача "нескольких международных сертификаций" для электрических и высокотехнологичных устройств.
Доступно в одно- или двуствольной версии
Мы принимаем контрактное производство и предоставляем специализированные услуги.
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	2.8 А
Поддерживающий момент	1250 мН.м
Сопротивление	0.9 мм
Индуктивность	2.5 мГ
Инерция ротора	260 г/см2
Масса двигателя	1.1 кг
Соотношение уменьшения скорости передач	46.66:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл

Подшипник на выходе:Круглое подшипники

Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 250 Н

Максимальная осевая нагрузка вала: ≤ 100N

Радиальная разметка вала (вблизи фланца): ≤ 0,08 м

Осевое разложение вала: ≤ 0,4 мм

Ответная реакция при отсутствии нагрузки: ≤2,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
41 мм 54 мм 76 мм 83 мм 100 мм	48 мм	3.6	90%
		4.25
	60 мм	12.96	80%
		15.3
		18.1
	72 мм	46.66	70%
		55.08
		65.025
		76.77

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

23HS22-280 NEMA 23 Планетарный шаговый двигатель для медицинских приборов Роботизированная рука 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
