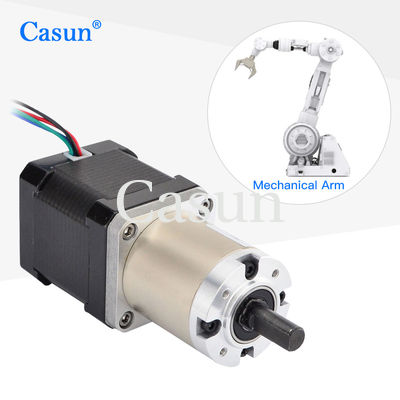

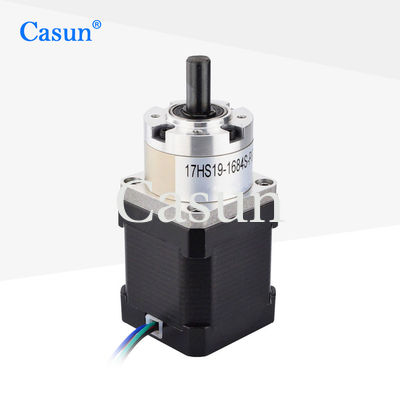

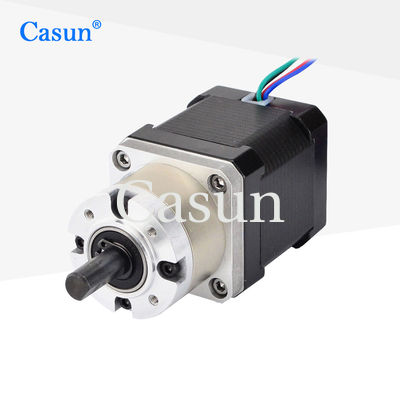

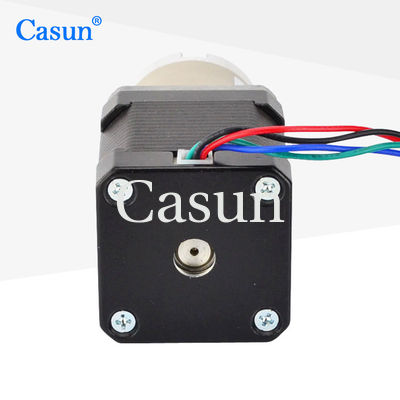

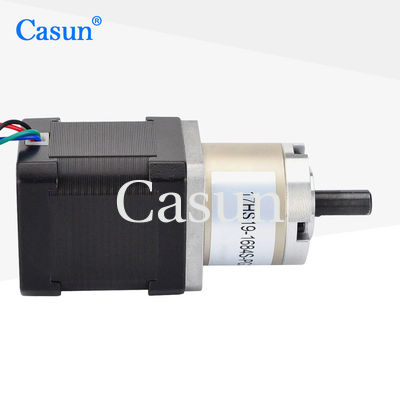

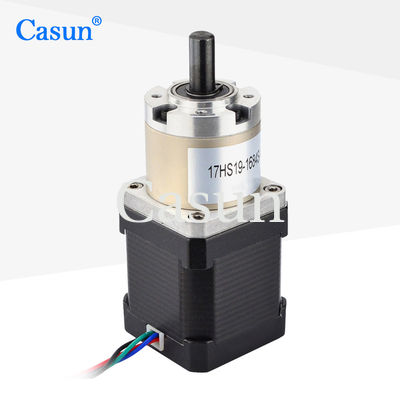

Редуктор передач 0,15 A Nema 17 Шаговый двигатель 1,8 градуса 2 фазы 1,2 Н.М.

Редуктор передач 0,15 A Nema 17 Шаговый двигатель 1,8 градуса 2 фазы 1,2 Н.М.

Наименование марки:	Casun
Номер модели:	42SHD0404-5G
МОК:	1pc
Цена:	$12.41-$19.55
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Поддерживающий момент:

440mN.m

Подводящий провод:

Длина:

48 мм

Номинальный ток:

1.5А

Номинальное напряжение:

3В

Коэффициент уменьшения шестерни:

5:1

на заказ:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

0.15 Нема 17 шаговый двигатель

2 - мотор NEMA 17 участка Stepper

Характер продукции

Нема 17 редуктор передач шаговой двигатель, 42x42x48 мм, 1,8 степени 2 фазы, 1,2 Н.М.

42-миллиметровый шаговый двигатель с замедлением сочетает в себе характеристики шаговых двигателей и редукторов,позволяет осуществлять точный контроль позиционирования и подходит для применений, требующих высокоточного позиционирования.

Открытое управление исключает необходимость обратной связи позиции, тем самым снижая расход энергии.

Особенности:

Биполярные или однополярные версии доступны
Мы предлагаем услуги по заказу и принимаем контрактное производство. !
Доступно в одно- или двуствольной версии
Профессиональный специалист по решениям для трансмиссии
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.5 А
Поддерживающий момент	1.2 Н.м.
Сопротивление	2 Омм
Индуктивность	20,8 мГ
Инерция ротора	38 г/см2
Масса двигателя	00,86 кг
Соотношение уменьшения скорости передач	5:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник на выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал
