Место происхождения | китайский |
Фирменное наименование | Casun |
Сертификация | CE, ISO, ROHS |
Номер модели | 57SHB4406-20BQH |

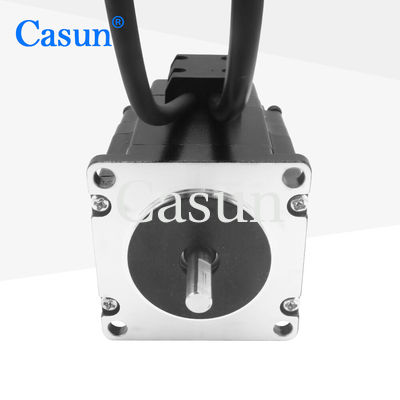

Нема 23 Кольсированный цикл шаговый двигатель, 57 * 57 * 54 мм 0,9 степени 2 фазы, 1,2 Н.м.
Лучший производитель поставщик 57 * 54 мм 0,9 градуса закрытого цикла Nema 23 шаговые моторы 1,2 Н.М для Cnc Kit электродвигатель
Степной мотор с 57-мм замедлением сочетает в себе характеристики шаговых двигателей.позволяет осуществлять точный контроль позиционирования и подходит для применений, требующих высокоточного позиционирования.
Особенности:
Степь Ангел
|
0.9 ° |
Размер рамы
|
57 мм |
Количество фаз
|
Фаза 2 |
Номинальный ток
|
3 А |
Поддерживающий момент
|
1.2 Н.м. |
Сопротивление
|
00,9 Омм |
Индуктивность
|
4.5 мГ |
Инерция ротора
|
260 г/см2 |
Масса двигателя
|
00,8 кг |
Шатф
|
20 мм |
Соединение
|
Биполярный |
Двигатель
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов:класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Коробка передач
Материал корпуса:Металл
Подшипник на выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°
Длина двигателя | Длина коробки передач | Райо | Эффективность | ||
34 мм 40 мм 48 мм 60 мм |
27.2 мм | 3.71 | 90% | ||
5.18 | |||||
35 мм | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 мм | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
