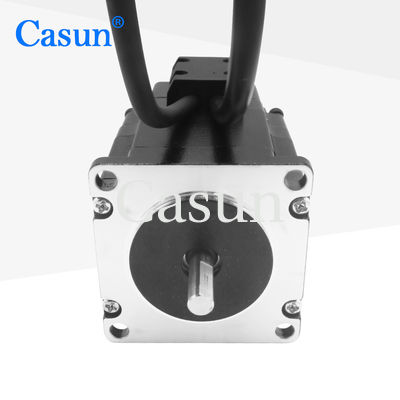

57*54 мм замкнутый цикл Nema 23 шаговой двигатель 1.2N.M для Cnc Kit Dc Motor

57*54 мм замкнутый цикл Nema 23 шаговой двигатель 1.2N.M для Cnc Kit Dc Motor

Наименование марки:	Casun
Номер модели:	57SHD4406-20BQH
МОК:	10 шт.
Цена:	US $16.00 - 9.00/ Piece
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т
Возможность поставки:	100000 шт. в месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE, ISO, ROHS

Вал:

6,35 мм

Крутящий момент:

1.2N.m

Текущий:

3А

Напряжение:

2.7В

Тело:

54 мм

приложение:

Станок с ЧПУ

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

100000 шт. в месяц

Выделить:

Закрытый цикл Nema 23 шаговый двигатель

1.2N.M Nema 23 шаговый двигатель

Характер продукции

57×54 мм замкнутый цикл NEMA 23 шаговый двигатель 1.2N.M для CNC Kit DC Motor

NEMA 23 замкнутый цикл шаговый двигатель, 57 × 57 × 54 мм, угол шага 1,8 градуса, 2-фазный, с крутящим моментом 1,2 Н.м.Этот высококачественный 57 × 54 мм замкнутого цикла NEMA 23 шагового двигателя специально разработан для комплектов CNC и постоянного тока двигателя приложений.

Степной двигатель с замкнутой петлей 57 мм сочетает в себе характеристики шаговых двигателей, позволяя точно контролировать позиционирование и подходит для приложений, требующих высокой точности позиционирования.

Ключевые особенности

Биполярные или однополярные версии доступны
Доступные услуги на заказ и контрактное производство
Доступно в одно- или двуствольной версии
Профессиональный специалист по решениям для трансмиссии
Настройки доступны по запросу

Размеры

Спецификации двигателя

Спецификация	Стоимость
Угол шага	10,8°
Размер кадра	57 мм
Количество фаз	Фаза 2
Номинальный ток	3 А
Поддерживающий момент	1.2 Н.м.
Сопротивление	00,9 Омм
Индуктивность	4.5 мГ
Инерция ротора	260 г/см2
Масса двигателя	00,8 кг
Остров	20 мм
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Параметр	Спецификация
Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Коробка передач

Параметр	Спецификация
Жилой материал	Металл
Подшипник на выходе	Кольцевые подшипники
Максимальная радиальная нагрузка (12 мм от фланца)	≤ 80 Н
Максимальная осевая нагрузка вала	≤ 30 Н
Радиальная игра вала (вблизи фланца)	≤ 0,06 мм
Аксиальная игра вала	≤ 0,3 мм
Реакция при отсутствии нагрузки	10,5°

Подмодели

Длина двигателя	Длина коробки передач	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18	35 мм
48 мм		13.76	80%
60 мм		19.2	26.8
42.7 мм	51	70%	71
	99.5	139

Доступная настройка

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и многом другим.

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров

Пожалуйста, нажмите кнопку ниже, чтобы сообщить нам ваши требования и получить индивидуальную цитату.
