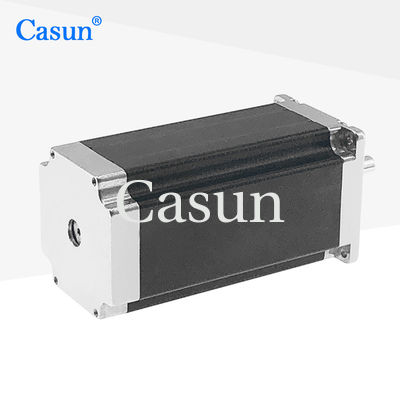

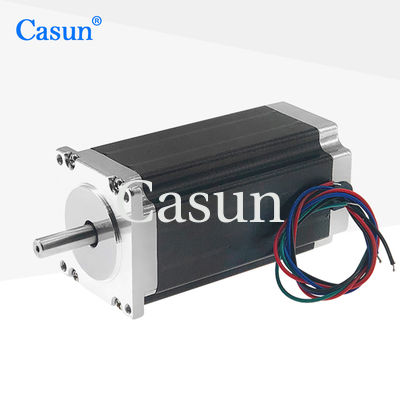

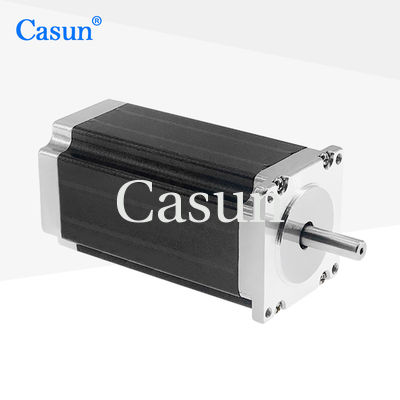

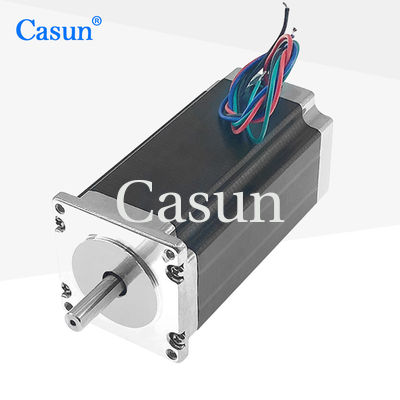

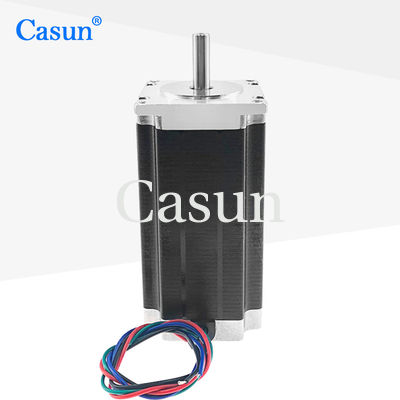

100 мм корпус Nema 23 шаговой двигатель 3.3N.M для Cnc Kit Dc двигатель

100 мм корпус Nema 23 шаговой двигатель 3.3N.M для Cnc Kit Dc двигатель

Наименование марки:	Casun
Номер модели:	57SHD4934-20B
МОК:	10 шт.
Цена:	US $19.00 - 10.00/ Piece
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т
Возможность поставки:	100000 шт. в месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE, ISO, ROHS

Вал:

8 мм

Крутящий момент:

3.3 Н.м.

Текущий:

3А

Напряжение:

8.3V

Тело:

100 мм

приложение:

Станок с ЧПУ

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

100000 шт. в месяц

Выделить:

100 мм корпус Nema 23 шаговый двигатель

3.3Н.М. Нема 23 шаговый двигатель

Характер продукции

100-мм корпус Nema 23 Шаговый двигатель 3.3 Н.м для комплекта ЧПУ, двигатель постоянного тока

Шаговый двигатель Nema 23, 57x57x100 мм, 1.8 градуса, 2 фазы, удерживающий момент 3.3 Н.м. Высококачественный поставщик шаговых двигателей Nema 23 3.3 Н.м для комплекта ЧПУ, двигатель постоянного тока.

57-мм шаговый двигатель с редуктором сочетает в себе характеристики шаговых двигателей и редукторов, обеспечивая точное управление положением и подходящий для применений, требующих высокоточного позиционирования. Открытый контур управления устраняет необходимость в обратной связи по положению, тем самым снижая энергопотребление.

Особенности

Доступны биполярные или униполярные версии
Мы предлагаем услуги по индивидуальному заказу и принимаем контрактное производство. Требуются дилеры!
Доступны версии с одним или двумя валами
Профессиональный специалист по решениям для привода
Индивидуальные настройки по запросу

Размеры

Спецификации двигателя

Угол шага	1.8°
Размер корпуса	57 мм
Количество фаз	2 фазы
Номинальный ток	3 А
Удерживающий момент	3.3 Н.м
Сопротивление	2.8 Ом
Индуктивность	11 мГн
Инерция ротора	650 г·см²
Вес двигателя	1.3 кг
Вал	20 мм
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	Максимум 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤80Н
Макс. осевая нагрузка на вал	≤30Н
Радиальный люфт вала (близко к фланцу)	≤0.06мм
Осевой люфт вала	≤0.3мм
Люфт без нагрузки	1.5°

Подмодели

Длина двигателя	Длина редуктора	Передаточное число	КПД
34 мм	27.2 мм	3.71	90%
40 мм		5.18	90%
48 мм		13.76	80%
60 мм		19.2	80%
35 мм	26.8	42.7	70%
42.7 мм	51	71	70%
	99.5	139	70%

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям.

Индивидуальные настройки включают, но не ограничиваются специальными валами, параметрами обмотки, установочными размерами, выводными проводами с особыми требованиями, разъемами и т. д.

Опции

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.
