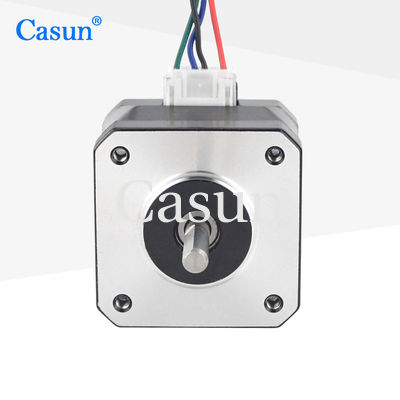

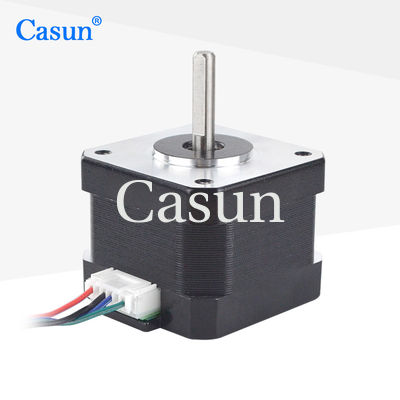

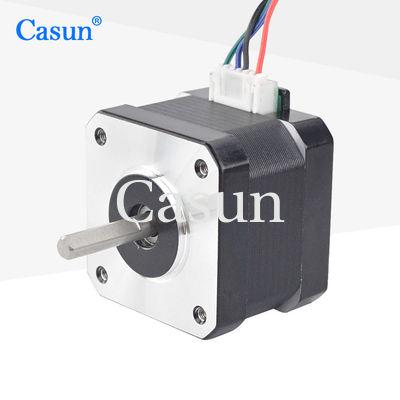

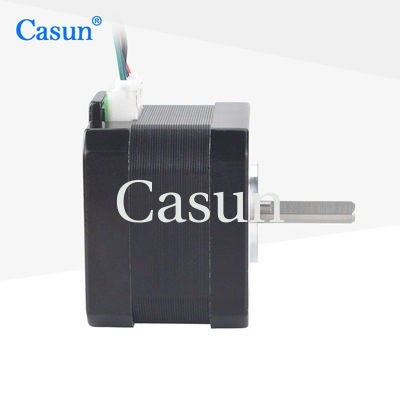

1.8 Степень 2 Фаза NEMA 17 Гибридный шаговый двигатель 12 В 0.28 Н.М Для освещения сцены

1.8 Степень 2 Фаза NEMA 17 Гибридный шаговый двигатель 12 В 0.28 Н.М Для освещения сцены

Наименование марки:	Casun
Номер модели:	42SHD0003-24BH
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

280mN.m

Текущий:

0,4а

Длина двигателя:

34 мм

Вал:

Филируя плоская длина вала 24mm

Номинальное напряжение:

12 В

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

2-фазный гибридный шаговый двигатель

0Гибридный шаговый двигатель.28Н.М.

Гибридный шаговый двигатель для освещения сцены

Характер продукции

1.8-градусный 2-фазный гибридный шаговый двигатель NEMA 17, 12 В, 0.28 Нм для сценического освещения

Серия гибридных шаговых двигателей 42 мм обеспечивает мощный удерживающий момент в различных размерах. В области робототехники шаговые двигатели 42 мм часто используются для управления движением суставов.

Ключевые особенности

Высокий крутящий момент и высокая точность
Множество международных сертификатов для оборудования высокотехнологичной и электронной промышленности
Доступны версии с одним или двумя валами
Возможны соглашения о контрактном производстве
Активно ищутся партнерства с дилерами

Спецификации двигателя

Спецификация	Значение
Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	0.4 А
Удерживающий момент	280 мНм
Сопротивление	30 Ом
Индуктивность	37 мГн
Инерция ротора	38 г-см²
Вес двигателя	0.2 кг
Количество выводов	4
Подключение	Биполярное

Внешний вид

Размеры

Рабочие характеристики

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмоточного провода	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Нм	1.8°	20 мм	D-вал-20 мм	1.0 А
42SHD4003	0.26 Нм	1.8°	34 мм	D-вал-20 мм	0.4 А
42SHD0261	0.45 Нм	1.8°	40 мм	D-вал-20 мм	1.68 А
42SHD4425	0.59 Нм	1.8°	48 мм	D-вал-24 мм	2.0 А
42SHD4813	0.8 Нм	1.8°	60 мм	D-вал-24 мм	2.1 А

Варианты индивидуализации

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальное содержание включает, но не ограничивается специальными валами, параметрами обмотки, установочными размерами, выводами с особыми требованиями, разъемами и т. д.

Энкодер

Тормоз

Редуктор

Вал
