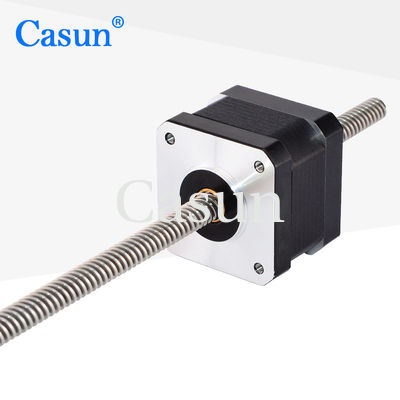

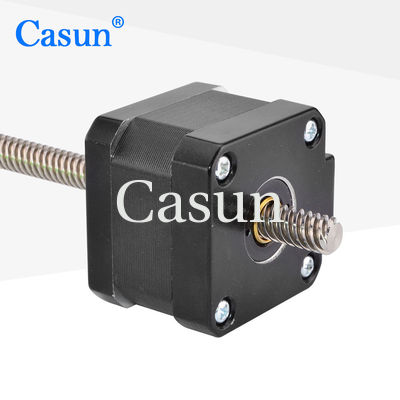

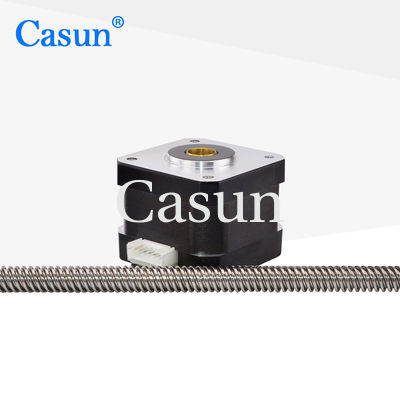

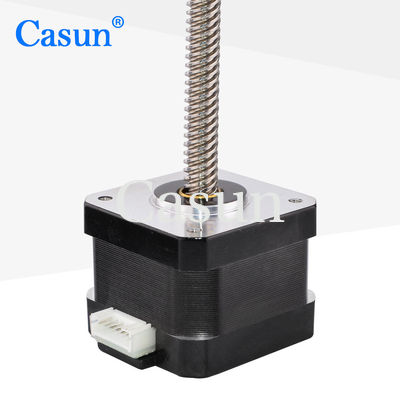

Степной двигатель 42*42*34 мм 0.22N.M Tr5*2 NEMA 17
Двигатель имеет быструю скорость движения и может быстро и точно выполнять задачи движения.
Используется для управления движением механических систем, таких как конвейерные ленты, конвейерные ленты, линейные проводники и т.д.
Особенности:
-
Профессиональный специалист по решениям для трансмиссии
-
Наши инженеры свяжутся с вами в течение 48 часов, чтобы представить наиболее оптимальное решение
-
Каждая модель шагового двигателя предназначена для различных сценариев
-
Ваша покупка гарантирована на десять лет, что гарантирует полную уверенность
-
Разыскиваем дилеров! !
Спецификации двигателя
|
Степь Ангел
|
1.8 °
|
|
Размер рамы
|
42 мм
|
|
Количество фаз
|
Фаза 2
|
|
Номинальный ток
|
1.33Ампер
|
|
Поддерживающий момент
|
220mN.m
|
|
Сопротивление
|
2.1 ом
|
|
Индуктивность
|
2.5 мГ
|
|
Инерция ротора
|
38 г/см2
|
|
Масса двигателя
|
0.2 кг
|
|
Свинцовый винт
|
Tr5×2
|
|
Соединение
|
Биполярный
|
Спецификации эксплуатации
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов:класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Радиальная игра вала:0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила:28N (20 мм от фланца)
Максимальная осевая сила):10N
Кривые крутящего момента
Подмодели
| Модель |
Поддерживающий момент |
Угол шага |
Длина двигателя |
Тип вала |
Номинальный ток |
| 42SHD4950 |
0.13 Н.м. |
10,8° |
20 мм |
D вал 20 мм |
1.0A |
| 42SHD4003 |
0.26 Н.м. |
10,8° |
34 мм |
D вал 20 мм |
0.4А |
| 42SHD0261 |
0.45 Н.м. |
10,8° |
40 мм |
D вал 20 мм |
1.68А |
| 42SHD4425 |
0.59 Н.м. |
10,8° |
48 мм |
D вал - 24 мм |
2.0A |
| 42SHD4813 |
00,8 Н.м. |
10,8° |
60 мм |
D вал - 24 мм |
2.1А |
| Длина тела |
Диаметр винта |
Стрелка |
Длина винта |
20 мм
34 мм
40 мм
48 мм
60 мм
|
5 |
2 |
20-1000 мм |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Скачать
Если наш стандартный мотор не может удовлетворить ваши потребности,
мы можем настроить двигатель в соответствии с вашими потребностями
Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.
Частые вопросы
1. кто мы?
Мы базируемся в Гуандун, Китай, начиная с 2011 года, продаем на внутренний рынок ((63.00%), Западная Европа ((12.00%), Северная Америка ((9.00%), Восточная Азия ((8.00%), Северная Европа ((2.00%), Восточная Европа ((00.00%),Юго-Восточная Азия.00%), Океания ((00.00%), Ближний Восток ((00.00%), Южная Европа ((00.00%), Южная Азия ((00.00%). Всего в нашем офисе около 51-100 человек.
2. как мы можем гарантировать качество?
Всегда образец предварительного производства перед серийным производством;
Всегда окончательный осмотр перед отправкой;
3Что вы можете купить у нас?
Степной двигатель, BLDC-мотор
4Почему вы покупаете у нас, а не у других поставщиков?
Мы специализируемся на производстве и продаже шаговых двигателей более 11 лет.
5Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, экспресс-доставка;
Принятая валюта платежа:USD,CNY;
Принятый вид оплаты: T/T,L/C,D/P D/A,,PayPal;
Язык: английский,китайский,японский
Опции:
Кодер, тормоз, коробка передач, вал
Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
