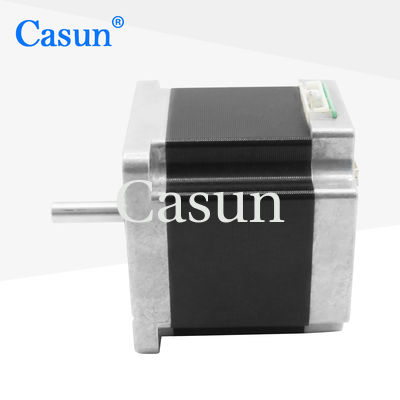

Высокоточный шаговой двигатель с закрытой петлей 58 мм корпус 1,5 А для станков NEMA 24

Высокоточный шаговой двигатель с закрытой петлей 58 мм корпус 1,5 А для станков NEMA 24

Наименование марки:	Casun
Номер модели:	60SHF0504-24Q
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1.2°

Удержание крутящего момента:

800mN.m

Текущий:

1,5а

Длина двигателя:

58 мм

Вал:

Круглая длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Высокоточный шаговый двигатель с замкнутой петлей

Закрытый шаговый двигатель 58 мм

НЕМА 24 Ключевой шаговый двигатель

Характер продукции

Высокоточный шаговый двигатель с замкнутым контуром, корпус 58 мм, 1,5 А для станков, NEMA 24

Шаговый двигатель NEMA 24 с энкодером может напрямую приводить в движение нагрузку без необходимости использования других передаточных устройств, что делает его идеальным для станков, роботов, систем лазерной резки и применений с сегментацией конструкций.

Ключевые особенности

Высокий крутящий момент и точность работы
Разработан для оборудования высокотехнологичной и электронной промышленности
Широко востребован промышленными дилерами
Доступны персонализированные услуги и контрактное производство

Технические характеристики двигателя

Угол шага	1,2°
Размер корпуса	60 мм
Количество фаз	3 фазы
Номинальный ток	1,5 А
Удерживающий момент	800 мН.м
Сопротивление	3,6 Ом
Индуктивность	7,0 мГн
Инерция ротора	260 г-см²
Вес двигателя	0,6 кг
Количество выводов	4
Подключение	Биполярное

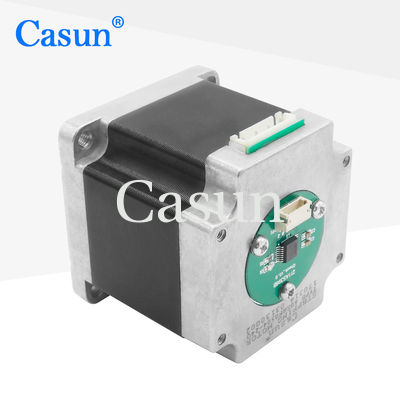

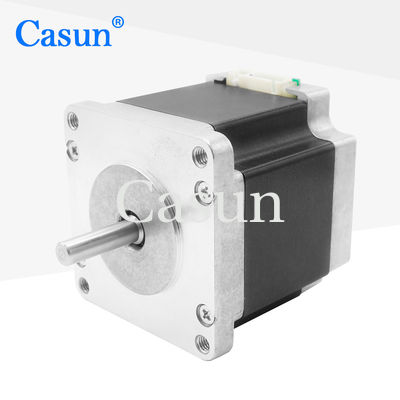

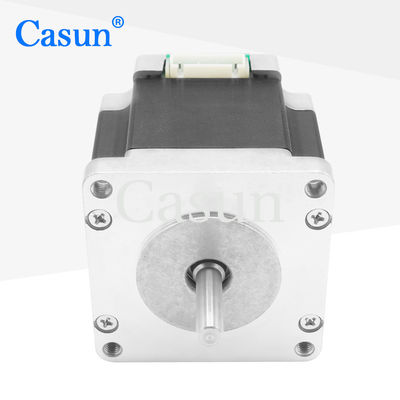

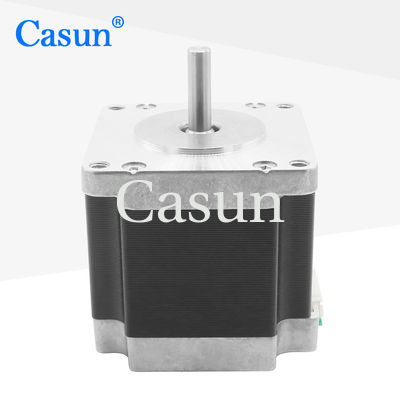

Внешний вид

Размеры

Рабочие характеристики

Угол шага	1,8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Доступные модели

Модель	Удерживающий момент	Номинальный ток	Сопротивление на фазу	Индуктивность на фазу	Момент отскока	Инерция ротора	Выводной провод	Длина двигателя
60SHD4201	650 мН.м	0,6 А	15 Ом	20 мГн	50 мН.м	280 г.см²	4	45 мм
60SHD4401	1500 мН.м	2,8 А	1 Ом	3,3 мГн	70 мН.м	450 г.см²	4	56 мм
60SHD4601	3200 мН.м	4,2 А	0,75 Ом	3,7 мГн	120 мН.м	580 г.см²	4	86 мм
60SHD6602	2500 мН.м	3 А	1,55 Ом	3,7 мГн	120 мН.м	580 г.см²	4	-

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, выводными проводами с особыми требованиями, разъемами и многим другим.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку ниже, чтобы сообщить нам о ваших требованиях и получить индивидуальное предложение.

Получить предложение
