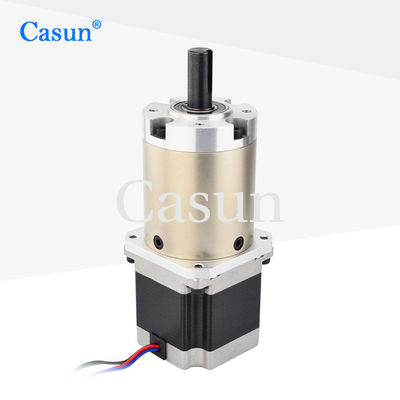

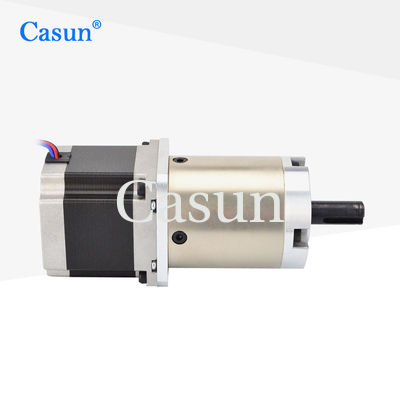

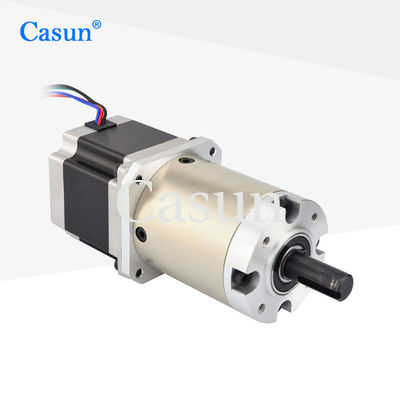

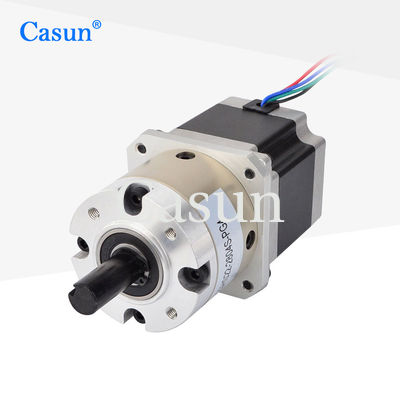

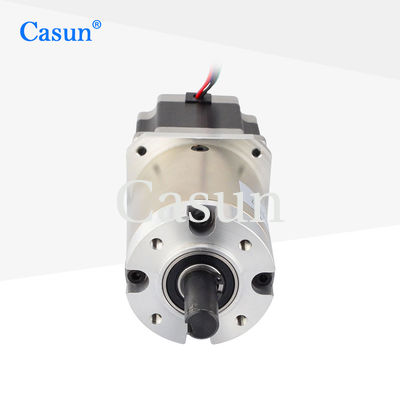

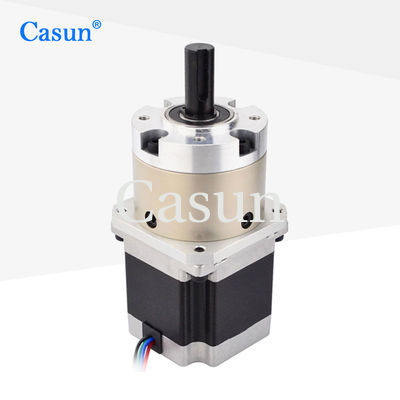

Уменьшение NEMA 23 Планетарный шаговой двигатель с коробкой передач 23HS22-280 для роботизированной руки с ЧПУ

Уменьшение NEMA 23 Планетарный шаговый двигатель с коробкой передач 23HS22-280 для CNC и роботизированной руки

Редуктор NEMA 23 уменьшает скорость и увеличивает крутящий момент с помощью механизма уменьшения,который может выдавать больший крутящий момент при низких оборотах и подходит для ситуаций, когда требуется высокий крутящий момент.

Широко используется в таких областях, как оборудование для станков, автоматизированные производственные линии, 3D-принтеры и т. д.

Особенности:

• Предлагаются версии в однополярном или биполярном виде.

• Выдача "нескольких международных сертификаций" для электрических и высокотехнологичных устройств.

• Доступно в одно- или двуствольной версии

• Мы принимаем контрактное производство и предоставляем специализированные услуги.

• Настройки по запросу

Спецификации двигателя

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл

Подшипник на выходе:Круглое подшипники

Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 250 Н

Максимальная осевая нагрузка вала: ≤ 100N

Радиальная разметка вала (вблизи фланца): ≤ 0,08 м

Осевое разложение вала: ≤ 0,4 мм

Ответная реакция при отсутствии нагрузки: ≤2,5°

Кривые крутящего момента

Подмодели

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
