Место происхождения | Китай |
Фирменное наименование | Casun |
Сертификация | CE,ROHS,ISO |
Номер модели | B20SHD4381-C25L |

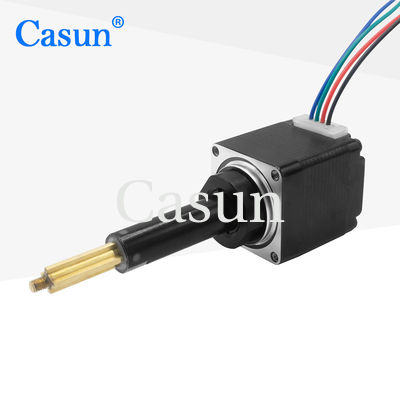

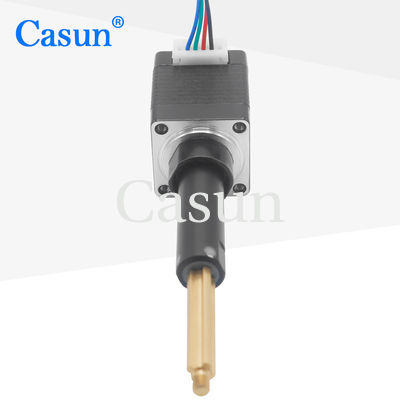

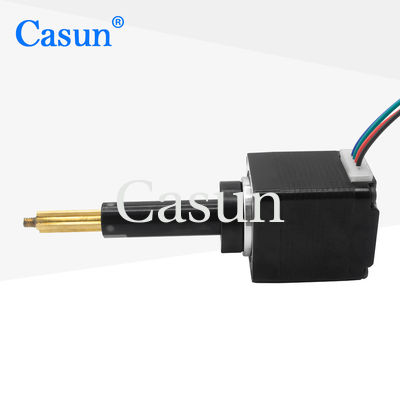

Микролинейный двигатель Nema8 Линейный исполнитель Свинцовый ход 27.05 мм Шаговый двигатель для красотной машины
Для создания линейного привода часто используется микроступенчатый двигатель с свинцовым винтом.Он обеспечивает точное и контролируемое линейное движение путем преобразования вращающегося движения шагового двигателя в линейное движение через механизм свинцового свинца.
1Вместимость нагрузки: Вместимость нагрузки составляет 25 Н, что означает, что линейный приводной механизм может обрабатывать максимальную силу 25 Ньютонов.Это указывает на количество веса или силы привода может эффективно двигаться или держать без ущерба для его производительностиВажно учитывать требования к нагрузке для конкретного приложения, чтобы обеспечить, чтобы приводящий механизм мог справиться с ним.
2Скорость (200pps): скорость 200pps указывает максимальную скорость импульса, с которой может вращаться шаговой двигатель. Каждый импульс соответствует шагу, а скорость измеряется шагами в секунду.Фактическая линейная скорость привода будет зависеть от продольного винта и конкретной конфигурации системы.
3.NEMA 8 Шаговый двигатель: обозначение NEMA 8 определяет размер и размеры монтажа шагового двигателя.Двигатели NEMA 8 компактны и обычно имеют меньший размер рамы и меньший крутящий момент по сравнению с большими размерами NEMAОни обычно используются в приложениях, где пространство ограничено.
Особенности:
Степь Ангел
|
1.8 ° |
Размер рамы
|
20 мм |
Количество фаз
|
Фаза 2 |
Номинальный ток
|
0.6Ампер |
Поддерживающий момент
|
00, 5 кг при 600pps |
Сопротивление
|
11.5омм |
Индуктивность
|
3.50mH |
Инерция ротора
|
6 г-см2 |
Масса двигателя
|
0.2 кг |
Свинцовый
|
250,4 мм |
Соединение
|
Биполярный |
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов:класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Радиальная игра вала:0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила:28N (20 мм от фланца)
Максимальная осевая сила):10N
Модель | Поддерживающий момент | Угол шага | Длина двигателя | Тип вала | Номинальный ток |
42SHD4950 | 0.13 Н.м. | 10,8° | 20 мм | D вал 20 мм | 1.0A |
42SHD4003 | 0.26 Н.м. | 10,8° | 34 мм | D вал 20 мм | 0.4А |
42SHD0261 | 0.45 Н.м. | 10,8° | 40 мм | D вал 20 мм | 1.68А |
42SHD4425 | 0.59 Н.м. | 10,8° | 48 мм | D вал - 24 мм | 2.0A |
42SHD4813 | 00,8 Н.м. | 10,8° | 60 мм | D вал - 24 мм | 2.1А |
Длина тела | Диаметр винта | Стрелка | Длина винта | ||
20 мм 34 мм 40 мм 48 мм 60 мм |
5 | 2 | 20-1000 мм | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
