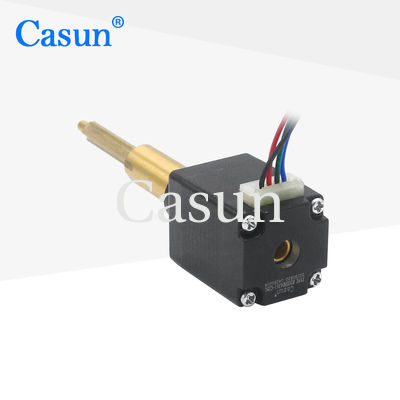

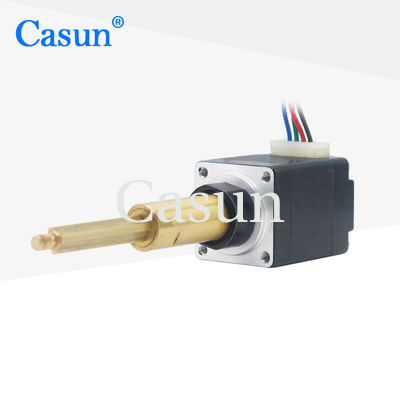

0.6Амп Nema 8 Свинцовое руководство 19.05 Свинцовый винтовой шаговый двигатель Tr3.5x0.6096 Для медицинской машины

Степной мотор Nema 8 Свинцовый руководство 19.05 Свинцовый винтовой шаговый мотор Tr3.5x0.6096 Для медицинской машины

Для создания линейного привода часто используется микроступенчатый двигатель с свинцовым винтом.Он обеспечивает точное и контролируемое линейное движение путем преобразования вращающегося движения шагового двигателя в линейное движение через механизм свинцового свинца.

1Вместимость нагрузки: Вместимость нагрузки составляет 25 Н, что означает, что линейный приводной механизм может обрабатывать максимальную силу 25 Ньютонов.Это указывает на количество веса или силы привода может эффективно двигаться или держать без ущерба для его производительностиВажно учитывать требования к нагрузке для конкретного приложения, чтобы обеспечить, чтобы приводящий механизм мог справиться с ним.


2Скорость (200pps): скорость 200pps указывает максимальную скорость импульса, с которой может вращаться шаговой двигатель. Каждый импульс соответствует шагу, а скорость измеряется шагами в секунду.Фактическая линейная скорость привода будет зависеть от продольного винта и конкретной конфигурации системы.


3.NEMA 8 Шаговый двигатель: обозначение NEMA 8 определяет размер и размеры монтажа шагового двигателя.Двигатели NEMA 8 компактны и обычно имеют меньший размер рамы и меньший крутящий момент по сравнению с большими размерами NEMAОни обычно используются в приложениях, где пространство ограничено.

Особенности:

• Биполярные или однополярные версии доступны

• Гибридная конструкция шагового двигателя

• Доступно в одно- или двуствольной версии

• Одобрение CE и RoHS

• Настройки по запросу

Спецификации двигателя

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
