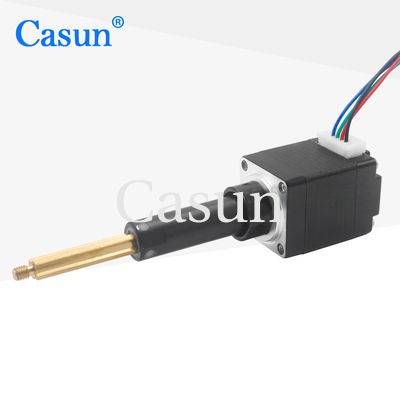

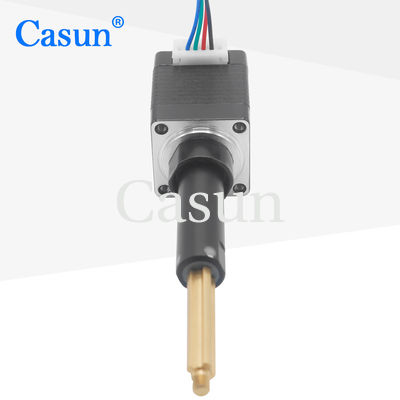

Микро 0,5 кг/600pps Nema 8 шаговый двигатель свинцовый винтовой линейный приводной механизм для косметического оборудования

Микростеппер-мотор Свинцовый винтовой линейный приводной механизм 0,5 кг/600pps nema8

Для создания линейного привода часто используется микроступенчатый двигатель с свинцовым винтом.Он обеспечивает точное и контролируемое линейное движение путем преобразования вращающегося движения шагового двигателя в линейное движение через механизм свинцового свинца.

1.Объемная мощность: 0,5 кг грузоподъемности относится к максимальному весу, который линейный приводной механизм может эффективно перемещать или удерживать.Он указывает максимальную силу привода может оказывать без ущерба его производительностиУбедитесь, что вы учитываете требования к нагрузке вашего конкретного приложения, чтобы гарантировать, что приводящий механизм может справиться с ним.


2Скорость (600pps): скорость 600pps указывает максимальную частоту импульса, с которой может вращаться шаговой двигатель. Каждый импульс соответствует шагу, а скорость измеряется шагами в секунду.Фактическая линейная скорость привода будет зависеть от продольного винта и конкретной конфигурации системы.


3.NEMA 8 Шаговый двигатель: NEMA (National Electrical Manufacturers Association) - это стандарт, определяющий физические размеры и требования к монтажу шаговых двигателей.Обозначение NEMA 8 определяет размеры и размеры монтажа двигателяДвигатели NEMA 8 компактны и, как правило, имеют меньший размер рамы и меньший крутящий момент по сравнению с более крупными двигателями NEMA.

Особенности:

• Биполярные или однополярные версии доступны

• Гибридная конструкция шагового двигателя

• Доступно в одно- или двуствольной версии

• Одобрение CE и RoHS

• Настройки по запросу

Спецификации двигателя

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
