Место происхождения | Китай |
Фирменное наименование | Casun |
Сертификация | CE,ROHS,ISO |
Номер модели | B20SHD4059-C35L |

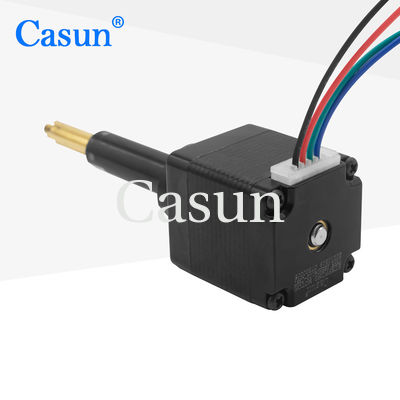

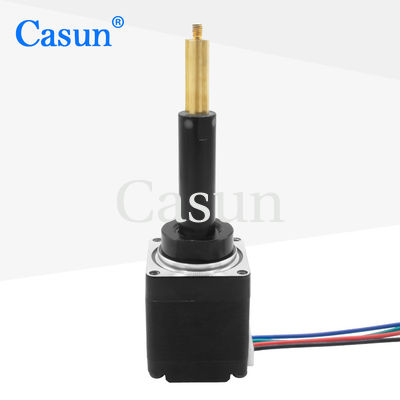

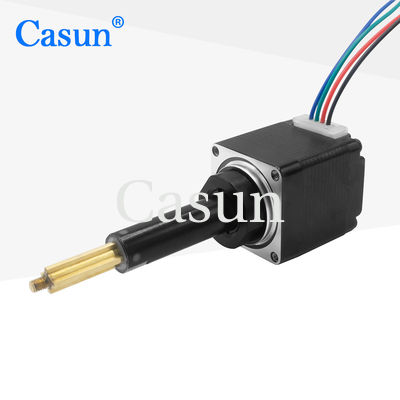

Нема 8 Степной двигатель линейный приводящий 6,24Vdc 0,4Amp 0,3kg линейный шаговый двигатель для диспенсера
Nema 8 - стандартный размер шагового двигателя, определенный Национальной ассоциацией производителей электротехники (NEMA).
Диапазон напряжения от 6 до 24 Vdc предполагает, что двигатель может работать в этом диапазоне напряжения.Специфическое напряжение вы выберете будет зависеть от применения и драйвера, используемого для управления двигателем.
Особенности:
Степь Ангел
|
1.8 ° |
Размер рамы
|
20 мм |
Количество фаз
|
Фаза 2 |
Номинальный ток
|
0.4Ампер |
Поддерживающий момент
|
-kg в -pps |
Сопротивление
|
11.5омм |
Индуктивность
|
3.50mH |
Инерция ротора
|
6 г-см2 |
Масса двигателя
|
0.2 кг |
Свинцовый
|
35 мм |
Соединение
|
Биполярный |
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов:класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Радиальная игра вала:0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила:28N (20 мм от фланца)
Максимальная осевая сила):10N
Модель | Поддерживающий момент | Угол шага | Длина двигателя | Тип вала | Номинальный ток |
42SHD4950 | 0.13 Н.м. | 10,8° | 20 мм | D вал 20 мм | 1.0A |
42SHD4003 | 0.26 Н.м. | 10,8° | 34 мм | D вал 20 мм | 0.4А |
42SHD0261 | 0.45 Н.м. | 10,8° | 40 мм | D вал 20 мм | 1.68А |
42SHD4425 | 0.59 Н.м. | 10,8° | 48 мм | D вал - 24 мм | 2.0A |
42SHD4813 | 00,8 Н.м. | 10,8° | 60 мм | D вал - 24 мм | 2.1А |
Длина тела | Диаметр винта | Стрелка | Длина винта | ||
20 мм 34 мм 40 мм 48 мм 60 мм |
5 | 2 | 20-1000 мм | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
