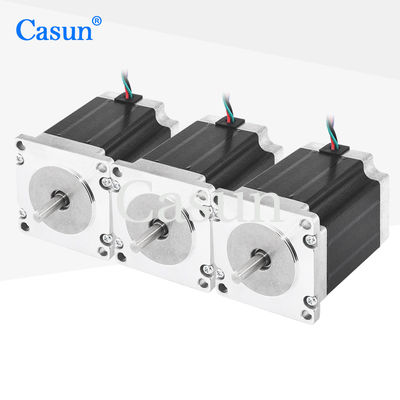

57х57х76мм Nema 23 шаговый двигатель 1,8 степени 2 фазы 2N.m Высокий крутящий момент

57х57х76мм Nema 23 шаговый двигатель 1,8 степени 2 фазы 2N.m Высокий крутящий момент

Наименование марки:	Casun
Номер модели:	57SHD4816-21B
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

2.0N.m

Текущий:

3.0A

Длина двигателя:

76 мм

Вал:

Филируя плоская длина вала 21mm

Диаметр вала:

8 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

2 - мотор NEMA 23 участка Stepper

Высокий крутящий момент Nema 23 шаговый двигатель

Характер продукции

57х57х76мм Nema 23 шаговый двигатель 1,8 степени 2 фазы 2N.M высокий крутящий момент

Шаговый двигатель имеет хорошую управляемость и может работать с помощью соответствующего тока и напряжения. Идеально подходит для 3D-принтеров, станков и роботов с ЧПУ.

Ключевые особенности

Высокий крутящий момент и высокая точность
Подходит для различных применений
Специализация в области решений для трансмиссии
12 лет работы с более чем 800 клиентами
Десятилетняя гарантия включена

Спецификации двигателя

Угол шага	10,8°
Размер кадра	57 мм
Количество фаз	Фаза 2
Номинальный ток	3.1 А
Поддерживающий момент	2.3 Н.м.
Сопротивление	1.4 ом
Индуктивность	30,6 мГ
Инерция ротора	460 г/см2
Масса двигателя	1 кг
Количество лидов	4
Соединение	Биполярный

Внешний вид и размеры

Моторный вид

Размерный рисунок

Спецификации эксплуатации

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями. Контент на заказ включает в себя, но не ограничивается специальные валы, параметры обмотки, размеры установки, проводные провода со специальными требованиями, соединители и т.д.

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров

Получить цитату
