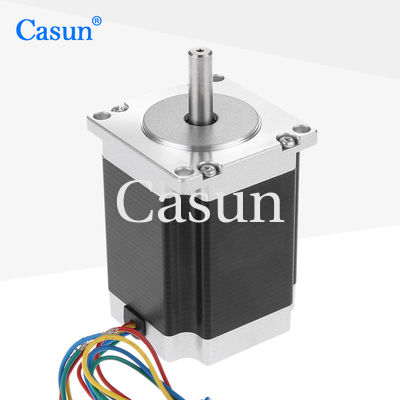

NEMA 23 Гибридный шаговый двигатель 76 мм корпус 1,5 Н.М для станков с ЧПУ

NEMA 23 Гибридный шаговый двигатель 76 мм корпус 1,5 Н.М для станков с ЧПУ

Наименование марки:	Casun
Номер модели:	57SHD4809-24
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

2.0N.m

Текущий:

2.8A

Длина двигателя:

76 мм

Вал:

Круглая длина вала 24mm

Диаметр вала:

8 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Гибридный шаговый двигатель NEMA 23

Гибридный шаговый двигатель 76 мм

Гибридный шаговый двигатель для станков с ЧПУ

Характер продукции

Гибридный шаговый двигатель NEMA 23 с корпусом 76 мм, 1,5 Нм для станков с ЧПУ

Движение стабильное и надежное, без потери шага, что обеспечивает надежность и стабильность системы. Отличная производительность в сценариях применения, требующих точного контроля положения, таких как автоматизированное оборудование, роботы, обработка на станках с ЧПУ и т. д.

Ключевые особенности

Высокий крутящий момент и высокая точность
Каждая модель нашего шагового двигателя подходит для различных применений
Мы являемся экспертами в области приводных решений
Мы открыты для различных соглашений о контрактном производстве
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить оптимальное решение

Технические характеристики двигателя

Угол шага	1,8°
Размер корпуса	57 мм
Количество фаз	2 фазы
Номинальный ток	2,8 А
Удерживающий момент	2 Нм
Сопротивление	1,5 Ом
Индуктивность	5,0 мГн
Инерция ротора	460 г-см²
Вес двигателя	1 кг
Количество выводов	4
Подключение	Биполярное

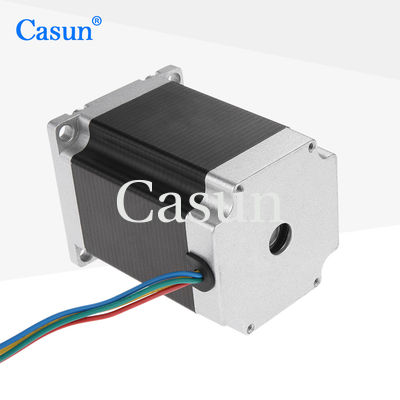

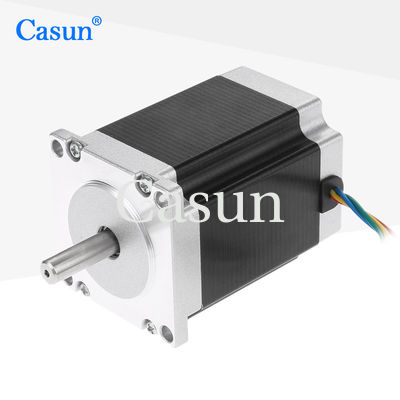

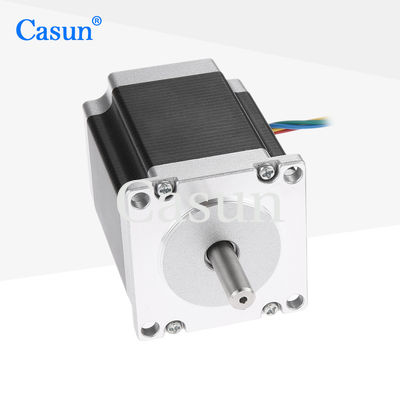

Внешний вид

Размеры

Рабочие характеристики

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки: класс B, 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 минуты

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
57SHD4013-21B	0,6 Нм	1,8°	41 мм	D-вал-21 мм	1,0 А
57SHD4415-21B	1,1 Нм	1,8°	54 мм	D-вал-21 мм	3,0 А
57SHD4816-21B	2,0 Нм	1,8°	76 мм	D-вал-21 мм	3,0 А
57SHD4913-21B	2,5 Нм	1,8°	83 мм	D-вал-21 мм	3,0 А
57SHD4934-20B	3,0 Нм	1,8°	100 мм	D-вал-20 мм	3,0 А

Варианты индивидуальной настройки

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по индивидуальному заказу в соответствии с вашими требованиями. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, проводами с особыми требованиями, разъемами и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал
