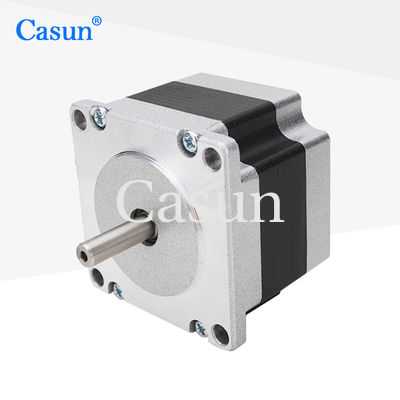

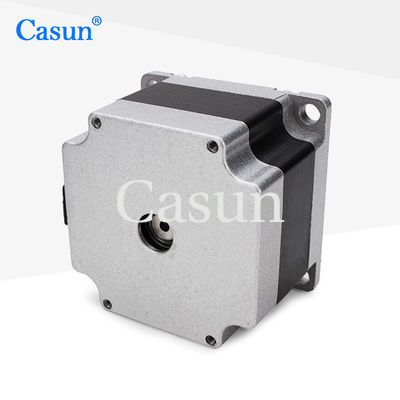

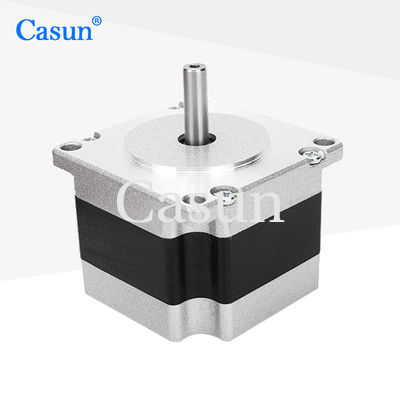

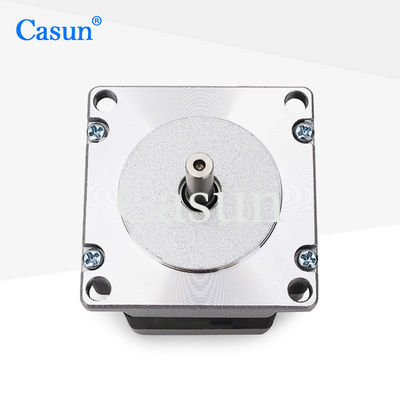

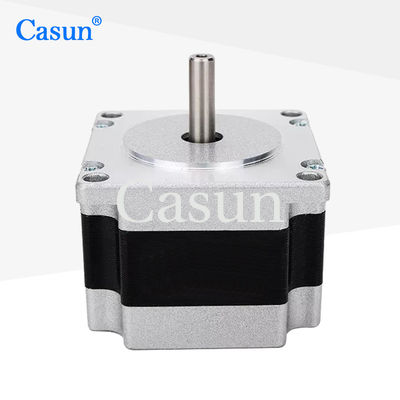

Нема 23 4 провода шаговой двигатель биполярный 0,35 Нм 0,4 А 7,2 В 57x57x41 мм

Нема 23 4 провода шаговой двигатель биполярный 0,35 Нм 0,4 А 7,2 В 57x57x41 мм

Наименование марки:	Casun
Номер модели:	57SHD0002-25M
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

0.35 Н.м.

Текущий:

0,4а

Длина двигателя:

41 мм

Вал:

Круглая длина вала 25mm

Диаметр вала:

6.35

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

4 провода шаговой двигатель биполярный

0.35Nm 4 провода шаговой двигатель

Характер продукции

Нема 23 4 провода шаговой двигатель биполярный 0,35 Нм 0,4 А 7,2 В 57x57x41 мм

NEMA 23 Биполярный 0,35 Нм 0,4 А 7,2 В 57x57x41 мм 4 провода шаговый мотор

Шаговый двигатель NEMA 23 имеет высокую точность позиционирования, обычно достигающую уровня нескольких микрометров.Шаговые двигатели NEMA 23 имеют широкий спектр применения и могут использоваться во многих различных областях применения.

Ключевые особенности

Высокий крутящий момент и высокая точность
Предлагать услуги на заказ
Мы эксперты в области решений для трансмиссии
Мы предоставляем десятилетнюю гарантию, чтобы гарантировать уверенность в покупке.
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить оптимальное решение

Спецификации двигателя

Угол шага	10,8°
Размер кадра	57 мм
Количество фаз	Фаза 2
Номинальный ток	0.4 А
Поддерживающий момент	0.35 Н.м.
Сопротивление	18 омов
Индуктивность	35 мГ
Инерция ротора	135 г/см2
Масса двигателя	0.42 кг
Количество лидов	4
Соединение	Биполярный

Визуальная ссылка

Внешний вид

Размеры

Спецификации эксплуатации

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Доступные подмодели

Модель	Поддерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.размеры установки, свинцовые провода с особыми требованиями, соединители и т.д.

Кодировщик

Тормоз

Коробка передач

Остров
