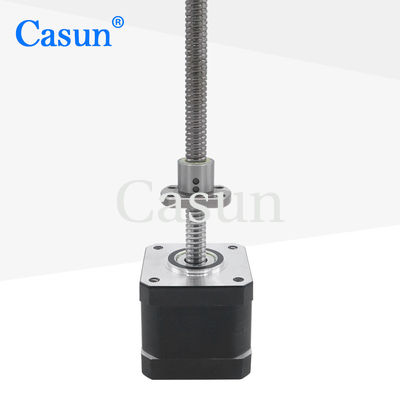

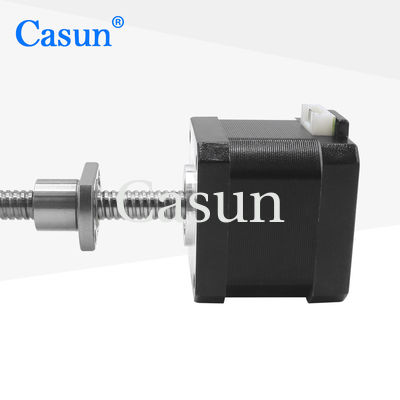

Нема 17 шаровой винтовой линейный шаговой двигатель 450mN.M SFK0802 шаговой двигатель для ЧПУ

Нема 17 шаровой винтовой линейный шаговой двигатель 450mN.M SFK0802 шаговой двигатель для ЧПУ

Наименование марки:	Casun
Номер модели:	42SHD0261-200GTH
МОК:	1pc
Цена:	$29.98-$34.98
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

1.68Amp

Вес:

0.3kg

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

Нема 17 шаровой линейный шаговый двигатель

SFK0802 Коленчатый линейный шаговый двигатель

450mN.M шаровой винтовой шаговый двигатель

Характер продукции

Нема17 шаровой винтовой линейный шаговой двигатель 450mN.M SFK0802 шаговой двигатель для ЧПУ

Степной двигатель NEMA 17 с номинальным крутящим моментом 450mN.m (миллионевтонные метра) и механизм шарового винта является подходящим выбором для различных приложений, требующих умеренного крутящего момента и точного контроля линейного движения.

Определенный крутящий момент 450mN.m указывает на способность двигателя обеспечивать вращающуюся силу. Этот уровень крутящего момента может обрабатывать умеренные нагрузки и обычно используется в таких приложениях, как небольшие станки с ЧПУ,3D-принтеры, оборудования автоматизации и других систем, требующих точной позиционирования и контролируемого линейного движения.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.68 ампер
Поддерживающий момент	450 мН.м
Сопротивление	Оммм.
Индуктивность	mH
Инерция ротора	g-cm2
Масса двигателя	0.32 кг
Свинцовый винт	200 мм
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 34 мм 40 мм 48 мм 60 мм	5	2	20-1000 мм
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Нема 17 шаровой винтовой линейный шаговой двигатель 450mN.M SFK0802 шаговой двигатель для ЧПУ 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
