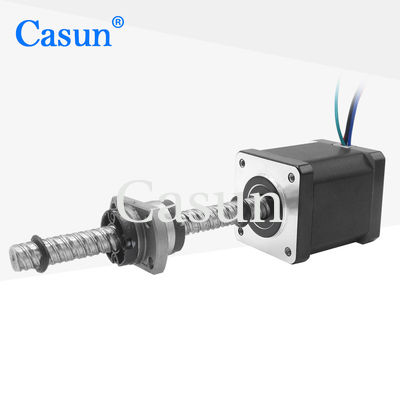

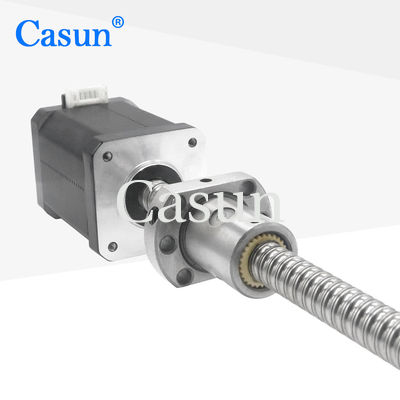

Шаровой винтовой шаговой двигатель NEMA17 570mN.M шаговой двигатель для автоматической промышленности
Определенный крутящий момент 570mN.m указывает на способность двигателя оказывать вращающуюся силу.и другие системы, требующие точного расположения и обработки более тяжелых грузов.
Особенности:
-
Биполярные или однополярные версии доступны
-
Гибридная конструкция шагового двигателя
-
Доступно в одно- или двуствольной версии
-
Одобрение CE и RoHS
-
Настройки по запросу
Спецификации двигателя
|
Степь Ангел
|
1.8 °
|
|
Размер рамы
|
42 мм
|
|
Количество фаз
|
Фаза 2
|
|
Номинальный ток
|
2 ампер
|
|
Поддерживающий момент
|
570mN.m
|
|
Сопротивление
|
1.50 ом
|
|
Индуктивность
|
2.5 мГ
|
|
Инерция ротора
|
38 г/см2
|
|
Масса двигателя
|
0.67 кг
|
|
Свинцовый винт
|
300 мм
|
|
Соединение
|
Биполярный
|
Спецификации эксплуатации
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов:класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Радиальная игра вала:0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила:28N (20 мм от фланца)
Максимальная осевая сила):10N
Кривые крутящего момента
Подмодели
| Модель |
Поддерживающий момент |
Угол шага |
Длина двигателя |
Тип вала |
Номинальный ток |
| 42SHD4950 |
0.13 Н.м. |
10,8° |
20 мм |
D вал 20 мм |
1.0A |
| 42SHD4003 |
0.26 Н.м. |
10,8° |
34 мм |
D вал 20 мм |
0.4А |
| 42SHD0261 |
0.45 Н.м. |
10,8° |
40 мм |
D вал 20 мм |
1.68А |
| 42SHD4425 |
0.59 Н.м. |
10,8° |
48 мм |
D вал - 24 мм |
2.0A |
| 42SHD4813 |
00,8 Н.м. |
10,8° |
60 мм |
D вал - 24 мм |
2.1А |
| Длина тела |
Диаметр винта |
Стрелка |
Длина винта |
20 мм
34 мм
40 мм
48 мм
60 мм
|
5 |
2 |
20-1000 мм |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
