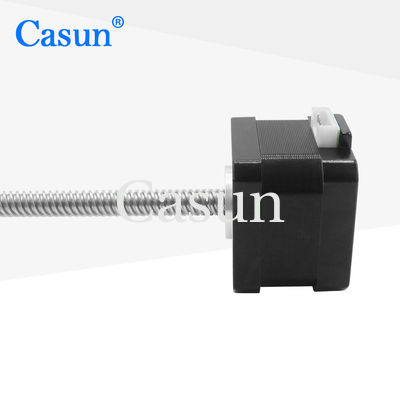

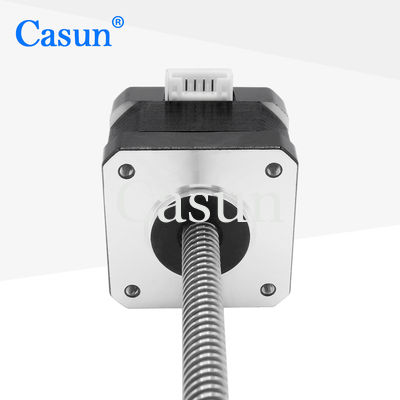

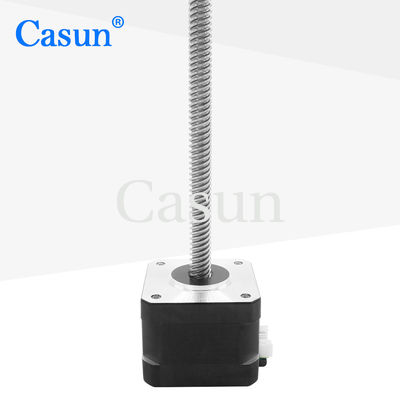

Nema 17 Tr8*8 200 мм свинцовый винт электрический линейный двигатель привода нить 12V 28N.cm

Nema 17 Tr8*8 200 мм свинцовый винт электрический линейный двигатель привода нить 12V 28N.cm

Наименование марки:	Casun
Номер модели:	42SHD0003-200NKH
МОК:	1 шт.
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Угол Steper:

1,8 градусов

Текущий:

0.4Amp

Удержание крутящего момента:

280mN.m

Длина винта:

200 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Свинцовый электрический линейный двигатель-актуатор

Линейный двигатель 28N.Cm

Характер продукции

Nema 17 Tr8*8 200 мм свинцовый винт электрический линейный двигатель привода нить 12V 28N.Cm

Этот линейный двигатель Nema 17 оснащен винтом TR8×8 длиной 200 мм, работающим при 12В с крутящим моментом 28N.cm. Когда внешний винтовой ствол шагового двигателя перестает вращаться,сохраняет стабильное положение и обладает свойствами самозамыканияКлючевые преимущества включают точное управление, высокий выход крутящего момента, характеристики самоблокировки, компактный дизайн и низкий уровень шума.

Ключевые особенности

Биполярные или однополярные версии доступны
Специализация в сфере индивидуальных услуг
Доступно в одно- или двуствольной версии
Многочисленные международные сертификации высокотехнологичного оборудования и оборудования электронной промышленности
12 лет работы в Китае с более чем 800 клиентами

Размеры

Спецификации двигателя

Параметр	Стоимость
Угол шага	10,8°
Размер кадра	42 мм
Количество фаз	Фаза 2
Номинальный ток	0.4Ампер
Поддерживающий момент	280 мН.м
Сопротивление	30 ом
Индуктивность	37 мГч
Инерция ротора	38 г/см2
Масса двигателя	0.2 кг
Свинцовый винт	Tr8×8
Соединение	Биполярный

Спецификации эксплуатации

Параметр	Спецификация
Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.
Радиальная игра вала	0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала	0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила	28N (20 мм от фланца)
Максимальная осевая сила	10N

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и многом другим.

Варианты настройки

Кодировщик Encoder option for stepper motor

Тормоз

Коробка передач Gearbox option for stepper motor

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши требования.
