Место происхождения | Китай |
Фирменное наименование | Casun |
Сертификация | CE,ROHS,ISO |
Номер модели | 60SHD4701-24S |
NEMA24 шаговой двигатель 4100mN.M Двойной вал шаговой двигатель с высоким качеством

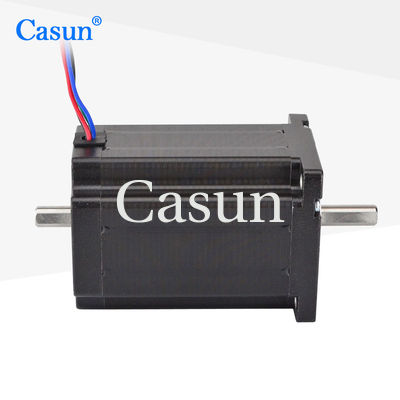

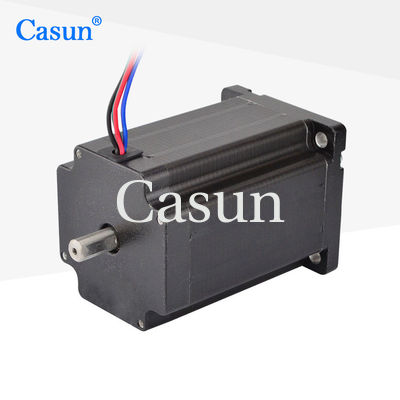

Двойной шахтный шаговый двигатель NEMA 24 4100mN.m 60x60x100mm гибридный шаговый двигатель для автоматической машины.
Размер: Стандарт NEMA 24 определяет размеры монтажа для шаговых двигателей.
Двойной вал: Мотор имеет два выходных вала, что позволяет подключать и управлять двумя отдельными механизмами или нагрузками одновременно.Это может быть полезно в приложениях, где несколько компонентов необходимо управлять независимо..
Приложения: Двойные шахтные шаговые двигатели NEMA 24 обычно используются в различных областях автоматизации, таких как станки с ЧПУ, 3D-принтеры, роботизированные руки и автоматизированное производственное оборудование.Их высокий крутящий момент делает их подходящими для механизмов привода, которые требуют точного позиционирования и управления.
Особенности:
Степь Ангел
|
1.8 ° |
Размер рамы
|
60 мм |
Количество фаз
|
Фаза 2 |
Номинальный ток
|
3.5 ампер |
Поддерживающий момент
|
4100mN.m |
Сопротивление
|
- Хм. |
Индуктивность
|
- МХ. |
Инерция ротора
|
-g-cm2 |
Масса двигателя
|
1.5 кг |
|
|
|
|
Двигатель
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Модель | Поддерживающий момент | Угол шага | Длина | Тип вала | Номинальный ток |
42SHD4950 | 0.13 Н.м. | 10,8° | 20 мм | D вал 20 мм | 1.0A |
42SHD4003 | 0.26 Н.м. | 10,8° | 34 мм | D вал 20 мм | 0.4А |
42SHD0261 | 0.45 Н.м. | 10,8° | 40 мм | D вал 20 мм | 1.68А |
42SHD4425 | 0.59 Н.м. | 10,8° | 48 мм | D вал - 24 мм | 2.0A |
42SHD4813 | 00,8 Н.м. | 10,8° | 60 мм | D вал - 24 мм | 2.1А |
Скачать
У нас есть возможность настроить функции двигателя, такие как валы, параметры обмотки, размеры установки, провода,и соединители могут помочь убедиться, что двигатель идеально подходит для применения клиентаЭто может привести к повышению эффективности, увеличению надежности и сокращению времени простоя.
