Гибридный шаговый двигатель с закрытой петлей 2N.M NEMA 23 с кодером для печатных машин

Гибридный шаговый двигатель с закрытой петлей 2N.M NEMA 23 с кодером для печатных машин

Наименование марки:	Casun
Номер модели:	57SHD4840-30BQH
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

CE,ROHS,ISO

Ангел шага:

1.8°

Удержание вращающего момента:

2.0N.m

Настоящий:

5.0A

Длина двигателя:

76mm

Вал:

Филируя плоская длина вала 30mm

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 36x29x14cm

Выделить:

Гибридный шаговый двигатель с закрытой петлей

Гибридные шаговые двигатели NEMA 23

Нема 23 шаговый двигатель с кодером

Характер продукции

Гибридный шаговый двигатель с закрытой петлей 2N.M NEMA 23 с кодером для печатных машин

Используя технологию управления замкнутым циклом, точный контроль положения всегда может поддерживаться при высоких скоростях и сложных нагрузках.

Полупроводниковое оборудование, оборудование для автоматизации светодиодных ламп, печатные машины, упаковочные машины и т.д.

Особенности:

Высокий крутящий момент и высокая точность
Наши продукты предлагают высокий крутящий момент и точность
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить оптимальное решение.
Каждая модель нашего шагового двигателя подходит для различных применений
Принять контрактное производство

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	76 мм
Количество фаз	Фаза 2
Номинальный ток	5.0 А
Поддерживающий момент	20,0 Н.м.
Сопротивление	0.48 ом
Индуктивность	10,6 мГ
Инерция ротора	460 г/см2
Масса двигателя	1.2 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

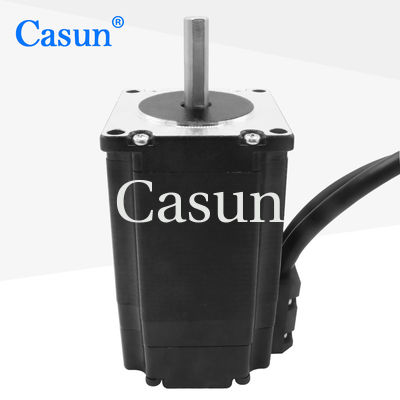

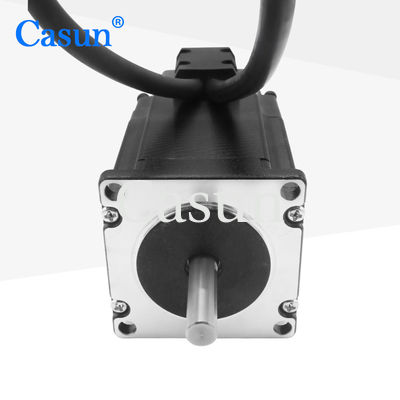

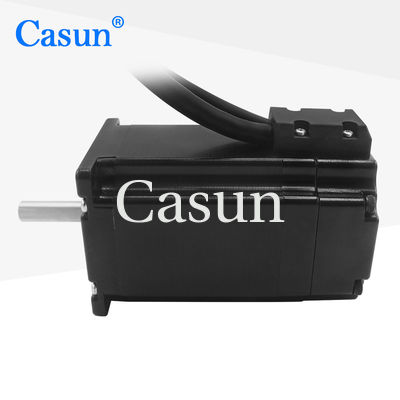

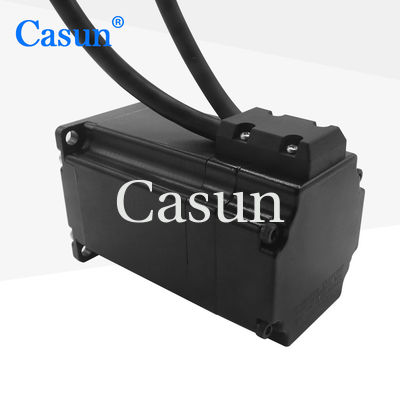

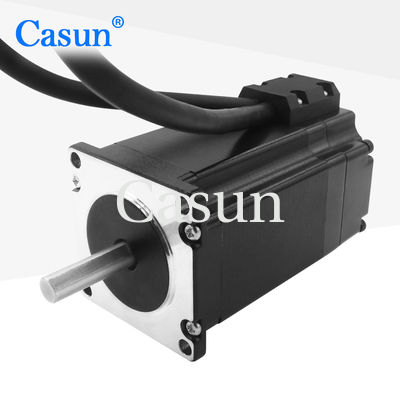

Внешний вид

Гибридный шаговый двигатель с закрытой петлей 2N.M NEMA 23 с кодером для печатных машин 0

Размеры

Гибридный шаговый двигатель с закрытой петлей 2N.M NEMA 23 с кодером для печатных машин 1

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, проводами с особыми требованиями, соединителями и т.д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
