Номер модели | P35SHD4110-50NL |

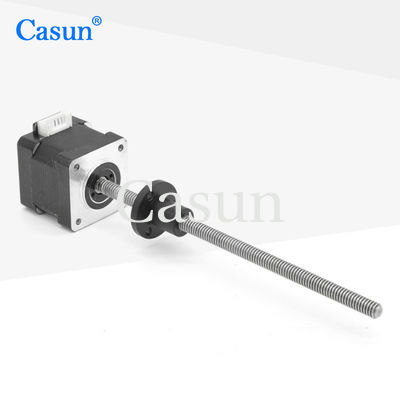

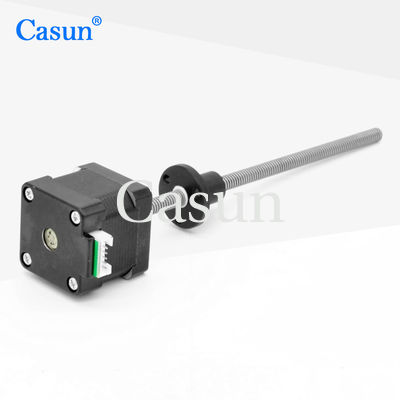

Casun Nema14 35x35x34mm Свинцовый винтовой шаговый двигатель Tr8x4 ((P2) Mini Captive Stepper Motor
Упомянутый вами шаговый двигатель NEMA14 имеет свинцовый винт и крутящий момент 0,2 кг. Размеры двигателя 35x35x34 мм.и свинцовый винт имеет спецификацию TR8*4Вот разбивка информации:
Тип двигателя: двухфазный шаговый двигатель
Стойкий крутящий момент: 0,2 кг (килограмма)
Размеры: 35x35x34 мм (ширина x глубина x высота)
Свинцовый винт: TR8*4
Сдерживающий крутящий момент 0,2 кг указывает на максимальный крутящий момент, который двигатель может генерировать для предотвращения вращения или удержания нагрузки на месте, обычно измеряемый в Н.м (ньютон-метрах) или кг.см (килограммах-сантиметрах).
Размеры двигателя определены как 35x35x34 мм, что указывает на его физический размер с измерениями ширины, глубины и высоты.
Спецификация свинцового винта TR8*4 относится к типу нити и наклону свинцового винта. TR8 указывает на трапецидообразный профиль нити с основным диаметром 8 мм, а "*4" предполагает наклон 4 мм.Это означает, что ведущий винт продвигается на 4 мм для каждого полного оборота.
Этот тип шагового двигателя с удерживаемым свинцовым винтом обычно используется в медицинском оборудовании, таком как медицинские насосы, системы точного позиционирования,или другие приложения, где требуется контролируемое линейное движение.
Особенности:
Степь Ангел
|
1.8 ° |
Размер рамы
|
35 мм |
Количество фаз
|
Фаза 2 |
Номинальный ток
|
0.4Ампер |
Поддерживающий момент
|
200 мН.м |
Сопротивление
|
200 ом |
Индуктивность
|
20 мГц |
Инерция ротора
|
14 г-см2 |
Масса двигателя
|
0.2 кг |
Свинцовый винт
|
Tr8X8 |
Соединение
|
Биполярный |
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Радиальная игра вала:0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила:28N (20 мм от фланца)
Максимальная осевая сила):10N
Модель | Поддерживающий момент | Угол шага | Длина двигателя | Тип вала | Номинальный ток |
42SHD4950 | 0.13 Н.м. | 10,8° | 20 мм | D вал 20 мм | 1.0A |
42SHD4003 | 0.26 Н.м. | 10,8° | 34 мм | D вал 20 мм | 0.4А |
42SHD0261 | 0.45 Н.м. | 10,8° | 40 мм | D вал 20 мм | 1.68А |
42SHD4425 | 0.59 Н.м. | 10,8° | 48 мм | D вал - 24 мм | 2.0A |
42SHD4813 | 00,8 Н.м. | 10,8° | 60 мм | D вал - 24 мм | 2.1А |
Длина тела | Диаметр винта | Стрелка | Длина винта | ||
20 мм 34 мм 40 мм 48 мм 60 мм |
5 | 2 | 20-1000 мм | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
