NEMA 23 Интегрированный внешний свинцовый винтовой шаговый двигатель 2N.M Интегрированный удерживаемый шаговый двигатель

NEMA 23 Интегрированный внешний свинцовый винтовой шаговый двигатель 2N.M Интегрированный удерживаемый шаговый двигатель

Наименование марки:	Casun
Номер модели:	57SHD4811-330NXH-PSM57
МОК:	1 шт.
Цена:	$16.68-$30
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

2 Н.м.

Текущий:

2.8A

Длина двигателя:

76 мм

Вал:

Длина вала 330mm винта

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

NEMA 23 Свинцовый винтовой шаговый двигатель

Свинцовый винтовой шаговый двигатель 2 Н.М.

Характер продукции

NEMA 23 Интегрированный внешний свинцовый винтовой шаговый двигатель 2N.M Интегрированный удерживаемый шаговый двигатель

Casun Integrated External Lead Screw Stepper Motor - это специальный тип шагового двигателя, разработанный и произведенный Casun.m (ньютон-метры)Термин "интегрированный внешний винт" означает, что двигатель включает в себя механизм внешнего винта, который используется для линейного движения.

Свинцовый винт - это натянутый вал, который преобразует вращающееся движение в линейное движение.Мотор Casun обеспечивает компактное решение для приложений, требующих точного линейного позиционирования.

Термин "капитальный шаговый двигатель" относится к шаговому двигателю, который включает в себя механизм, предотвращающий свободное вращение вала, когда двигатель не заряжен.Эта конструкция обеспечивает, чтобы вал двигателя оставался в фиксированном положении, обеспечивая стабильность и предотвращая любые нежелательные движения.

В целом Casun интегрированный внешний свинцовый винтовой шаговый двигатель NEMA 23 2N.M подходит для применений, требующих как вращающегося, так и линейного управления движением.предлагает точные возможности позиционирования и удержания.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предоставить лучшее решение.

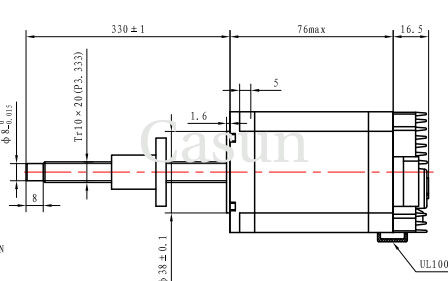

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	57 мм
Количество фаз	Фаза 2
Номинальный ток	2.4А
Поддерживающий момент	2 Н.м.
Сопротивление	1.2 Ом
Индуктивность	4.2 мГ
Инерция ротора	460 г/см2
Масса двигателя	10,4 кг
Количество лидов	4
Соединение	Биполярный

Спецификации эксплуатации

Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.
Радиальная игра вала	0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала	0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила	28N (20 мм от фланца)
Максимальная осевая сила	10N

Подмодели

Длина тела	Диаметр винта	Стрелка	Длина винта
41 мм, 54 мм, 76 мм, 83 мм, 100 мм	8 мм	1 мм, 2 мм, 4 мм, 8 мм, 10 мм	20 мм ~ 1000 мм
	9.53 мм	1.5875 мм, 3.175 мм, 25.4 мм
	10 мм	2 мм, 4 мм, 10 мм, 20 мм
	12 мм	4 мм
	15 мм	4 мм, 8 мм

Варианты настройки

Если наш базовый двигатель не удовлетворяет вашим требованиям, мы можем настроить двигатель, чтобы соответствовать вашим спецификациям.,Свинцовые провода с уникальными потребностями, соединениями и многом другом.

Кодировщик

Тормоз

Коробка передач

Остров

Если вам нужна дополнительная информация об интегрированном двигателе, пожалуйста, свяжитесь с обслуживанием клиентов.

Получить цитату

Пожалуйста, нажмите кнопку "Получить предложение" выше, чтобы сообщить нам ваши требования.
