Место происхождения | Китай |
Фирменное наименование | Casun |
Сертификация | CE,ROHS,ISO |
Номер модели | 28SHD0202-75TL |

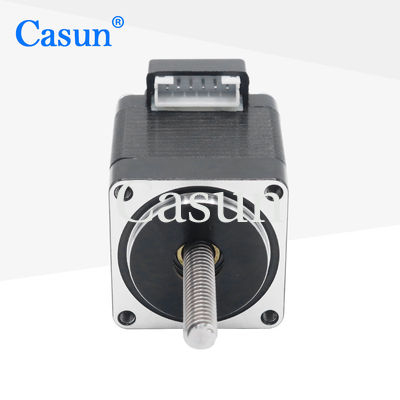

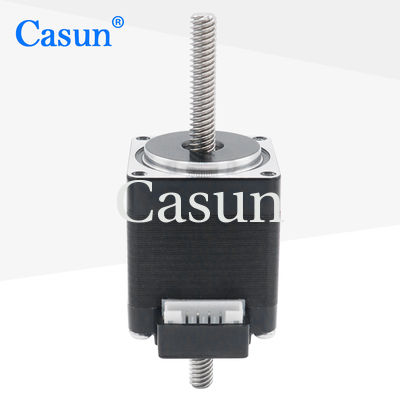

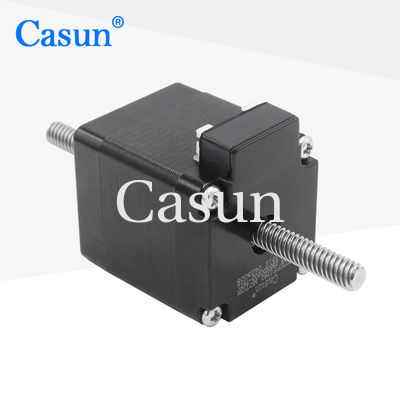

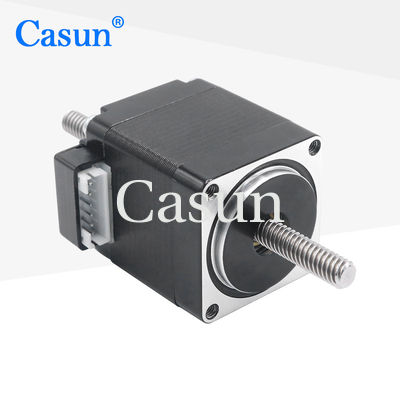

2 Фаза 1.8 Степень NEMA 11 Некаптивный шаговый двигатель Tr5X4 с CE ROHS
Двигатель NEMA 11 через винтовой шаговый может преобразовывать вращательное движение в линейное движение.
В сочетании с винтовым приводом можно достичь точного линейного смещения и позиционирования.
Особенности:
Степь Ангел
|
1.8 ° |
Размер рамы
|
28 мм |
Количество фаз
|
Фаза 2 |
Номинальный ток
|
0.67 ампер |
Поддерживающий момент
|
50 мН.м. |
Сопротивление
|
50,6 ом |
Индуктивность
|
30,9 мГц |
Инерция ротора
|
9 г-см2 |
Масса двигателя
|
0.12 кг |
Свинцовый винт
|
Tr5X4 |
Соединение
|
Биполярный |
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Радиальная игра вала:0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила:28N (20 мм от фланца)
Максимальная осевая сила):10N
