Мотор 12N.M незамкнутой сети оси набора 4 CNC Nema 34 86x86mm Stepper для машины CNC

Мотор 12N.M незамкнутой сети оси набора 4 CNC Nema 34 86x86mm Stepper для машины CNC

Наименование марки:	Casun
Номер модели:	86SHD4505-37B
МОК:	1 шт.
Цена:	$99.8-$323
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

12000mN.m

Текущий:

5А

Длина двигателя:

149mm

Вал:

длина 37mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Мотор незамкнутой сети 4 осей Stepper

Мотор незамкнутой сети 12N.M Stepper

Характер продукции

Nema 34 86x86mm CNC Kit 4-осевой открытый цикл шаговой двигатель 12N.M для станков с ЧПУ

НЕМА 34 комплект CNC, включающий 4-осевые открытые шаговые двигатели с крутящим моментом 12 Н.м., специально разработанный для машин с ЧПУ. Этот комплексный комплект включает 4 двигателя, 4 драйвера, 4 источника питания,и 1 контроллер Mach3.

Компоненты комплекта

NEMA34 шаговые двигатели:Моторы высокого крутящего момента для точного управления осями станков с ЧПУ

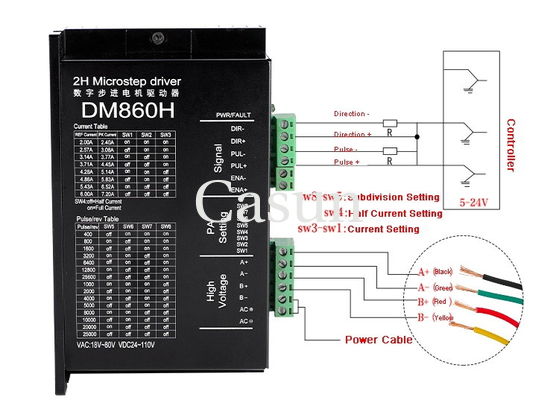

Водители:Электрические контроллеры, управляющие работой шагового двигателя
Силовое питание:Обеспечивает необходимую электрическую энергию для двигателей и водителей
Контроллер CNC:Интерпретирует команды G-кода и управляет движением машины
Проводка и соединители:Комплексные приспособления для интеграции системы
Крепления для установки:Аппаратное обеспечение для безопасной установки компонентов

Ключевые особенности

Высокий крутящий момент и высокая точность
Идеально подходит для высокотехнологичного и электронного оборудования промышленности
Доступно в одно- или двуствольной конфигурации
12 лет производственного опыта обслуживания более 800 клиентов
Профессиональные исследования и разработки

Внешний вид

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	86 мм
Количество фаз	Фаза 2
Номинальный ток	5 А
Поддерживающий момент	12 Н.м.
Сопротивление	1.1 Ом
Индуктивность	7.5 мГ
Инерция ротора	3600 г-см2
Масса двигателя	50,5 кг
Количество лидов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°
Максимальная температура: 80°C
Температура окружающей среды: от -20 до 50 °C
Температура хранения: -20°C до 100°C
Диапазон влажности воздуха: 85% или менее, неконденсирующий
Изоляция из магнитных проводов: класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая мощность: 500 ВДЦ в течение 1 минуты

Кривые крутящего момента

Доступные модели

Модель	Сдерживающий момент (mN.m)	Номинальный ток (A)	Сопротивление на фазу (Ω)	Индуктивность на фазу (mH)	Сдерживающий крутящий момент (mN.m)	Инерция ротора (g.cm2)	Свинцовая проволока (No)	Длина двигателя (мм)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.размеры установки, свинцовые провода с особыми требованиями, соединители и т.д.

Кодировщик

Тормоз

Коробка передач

Остров

Получить цитату

Пожалуйста, нажмите кнопку "Получить предложение" выше, чтобы сообщить нам ваши требования.
