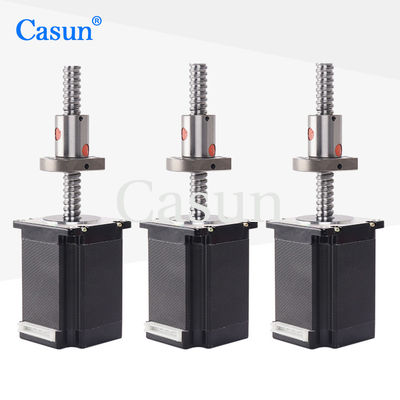

Шаговый двигатель с шариковым винтом Nema23 SFS01210-2.8 2N.M Винтовой линейный шаговый двигатель

Шаговый двигатель с шариковым винтом Nema23 SFS01210-2.8 2N.M Винтовой линейный шаговый двигатель

Наименование марки:	Casun
Номер модели:	57SHD4803-127GHH
МОК:	1 шт.
Цена:	$100-$102
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

4А

Удержание крутящего момента:

2000mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Нема23 шаровой свинцовый шаговый двигатель

SFS01210-2.8 Свинцовый винтовой шаговый двигатель

Характер продукции

Nema23 шаровой свинцовый шаговой двигатель SFS01210-2.8 2N.M свинцовый линейный шаговой двигатель

Внешний шаровой винтовой линейный шаговой двигатель Nema 23 обеспечивает 2000 мНм крутящего момента с номиналом 3,0 А, оснащенный рамой 76 мм и винтом диаметром 12 мм с длиной 150 мм.57 мм гибридный шаговый мотор серии обеспечивает мощный крутящий момент в различных размерах. Используйте с драйвером микростеппинга, чтобы уменьшить вибрацию и достичь более высокого разрешения шага. Выберите базовые версии или запросите настройки на заказ.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	57 мм
Количество фаз	Фаза 2
Номинальный ток	4А
Поддерживающий момент	2000 мН.м
Сопротивление	1 ом
Индуктивность	20,4 мГ
Инерция ротора	460 г/см2
Масса двигателя	10,4 кг
Свинцовый винт	SFS01210-2.8
Соединение	Биполярный

Спецификации эксплуатации

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.
Радиальная игра вала	0.02 Макс. (450 г нагрузки)
Аксиальная игра вала	0.08 Макс. (450 г нагрузки)
Максимальная радиальная сила	28N (20 мм от фланца)
Максимальная осевая сила	10N

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.размеры установки, свинцовые провода с особыми требованиями, соединители и т.д.

Кодировщик

Тормоз

Коробка передач

Остров
