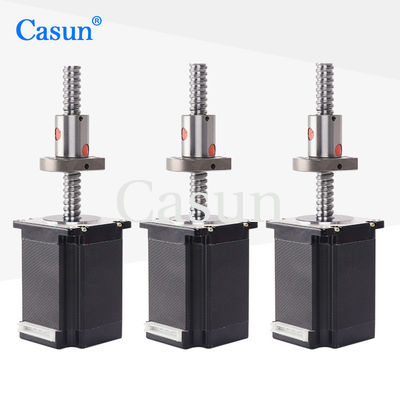

Линейный шаговый двигатель с шариковым винтом 3A 2000 мН.М 57x57x76 мм

Линейный шаговый двигатель с шариковым винтом 3A 2000 мН.М 57x57x76 мм

Наименование марки:	Casun
Номер модели:	57SHD4816-150GHH
МОК:	1 шт.
Цена:	$100-$102
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

3А

Удержание крутящего момента:

2000mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

3А шаровой линейный шаговый двигатель

Кольцевой линейный шаговый двигатель

2000mN.M линейный шаговый двигатель

Характер продукции

Nema 23 Внешний шаровой винтовой линейный шаговый мотор 2000mNm 3.0A 76mm 12mm Диаметр длина 150mm Для 3D

57-миллиметровый гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	3А
Поддерживающий момент	2000 мН.м
Сопротивление	0.95 омм
Индуктивность	30,6 мГц
Инерция ротора	460 г-см2
Масса двигателя	10,4 кг
Свинцовый винт	SPS01210-2.8
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 34 мм 40 мм 48 мм 60 мм	5	2	20-1000 мм
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

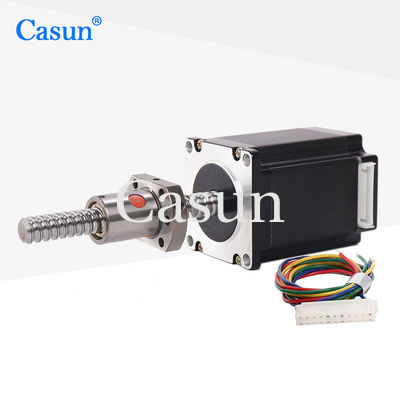

Линейный шаговый двигатель с шариковым винтом 3A 2000 мН.М 57x57x76 мм 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
