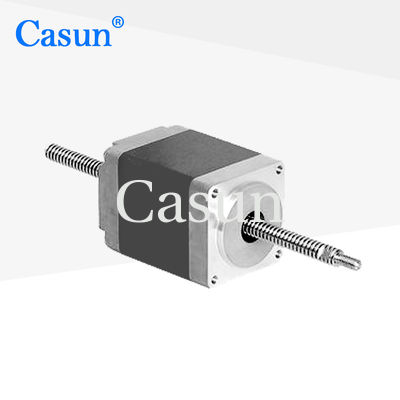

Шаговый двигатель с внешним ходовым винтом Nema8 Hybrid Non Captive Stepper Motor Tr3.5*4 P1

Casun nema8 гибридный шаговый двигатель без захвата tr3.5 * 4 (P1) внешний шаговый двигатель с ходовым винтом

Шаговый двигатель Nema 8 — это малогабаритный шаговый двигатель, который обычно используется в приложениях, требующих точного управления движением в компактном пространстве.Обычно он имеет размер фланца 20 мм x 20 мм и низкий номинальный крутящий момент, что делает его подходящим для приложений, требующих низкой мощности и высокой точности.

Шаговый двигатель Nema 8 может использоваться для обеспечения точного линейного перемещения, что делает его идеальным для таких приложений, как миниатюрные линейные приводы, прецизионные системы позиционирования и мини-станки с ЧПУ.Ходовой винт представляет собой тип резьбового стержня, который предназначен для преобразования вращательного движения в линейное движение, а в сочетании с шаговым двигателем он может обеспечить точное и воспроизводимое линейное движение.

Функции:

• Доступны биполярные или монополярные версии

• Гибридная шаговая конструкция

• Доступны в версиях с одним или двумя валами

• CE и RoHS утверждены

• Индивидуальные настройки по запросу

Технические характеристики двигателя

Эксплуатационные характеристики

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 °C до 50 °C

Температура хранения -20: °C до 100°C

Диапазон влажности (%): 85% или меньше, без конденсации

Изоляция провода магнита: класс B 130 градусов C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.

Радиальный люфт вала: 0,02 макс.(загрузка 450 г)

Осевой люфт вала: 0,08 макс.(загрузка 450 г)

Макс.радиальная сила: 28 Н (20 мм от фланца)

Макс.осевая сила): 10 Н

Кривые крутящего момента

Подмодели

Скачать

Если наши стандартные варианты двигателей не соответствуют вашим конкретным требованиям, мы можем предложить индивидуальные решения, отвечающие вашим потребностям.Наши варианты настройки включают, но не ограничиваются:

- Специальные валы: мы можем настроить диаметр, длину, форму и материал вала в соответствии с вашими потребностями.

- Параметры обмотки: мы можем настроить параметры обмотки, такие как количество полюсов, сечение провода и схема обмотки, в соответствии с вашими конкретными требованиями.

- Установочные размеры: мы можем изменить установочные размеры двигателя, чтобы они соответствовали ограниченному пространству вашего приложения.

- Отводящие провода с особыми требованиями: мы можем настроить длину, тип и количество отведений в соответствии с вашими конкретными потребностями.

- Разъемы: мы можем добавить или изменить разъемы на двигателе в соответствии с требованиями вашего приложения.

У нас есть команда опытных инженеров, которые могут работать с вами, чтобы разработать индивидуальное решение, отвечающее вашим конкретным потребностям и требованиям.Пожалуйста, не стесняйтесь обращаться к нам, чтобы обсудить ваши потребности в настройке.

Параметры:
Кодер |Тормоз |Коробка передач |Вал

Пожалуйста, нажмите "Получить цитату"кнопка ниже, чтобы сообщить нам ваши требования.
