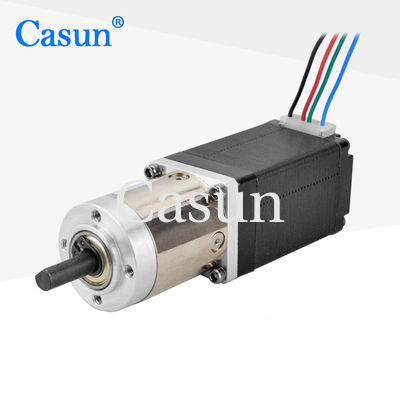

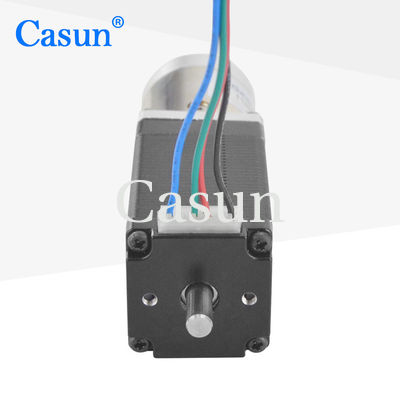

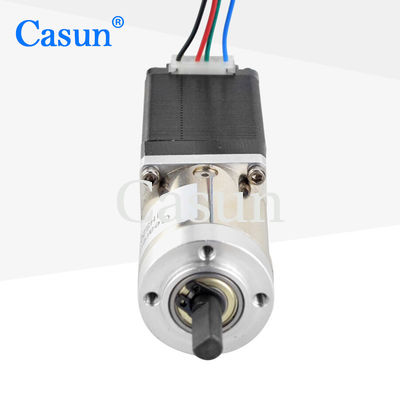

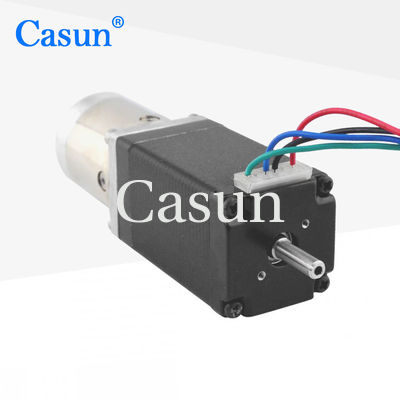

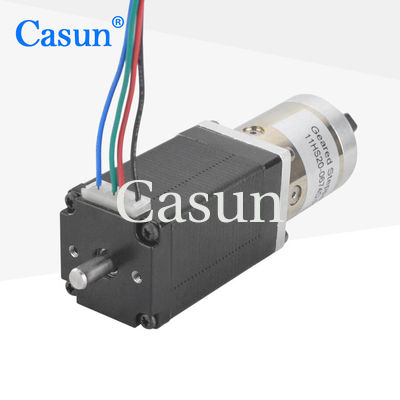

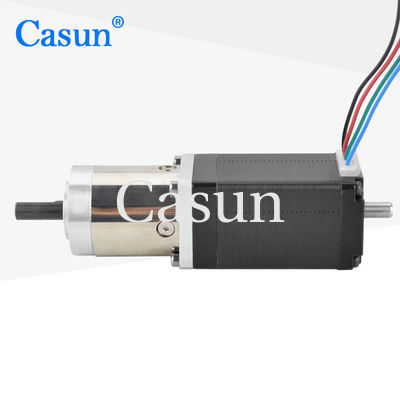

Casun 28*40.5mm NEMA 11 Гейрбокс Шаговый мотор 0,95A шаговый мотор 3.6V AR3 Робот с открытым исходным кодом

Casun 28*40.5mm NEMA 11 Гейрбокс Шаговый мотор 0,95A шаговый мотор 3.6V AR3 Робот с открытым исходным кодом

Наименование марки:	Casun
Номер модели:	28SHD4301-19G
МОК:	1 шт.
Цена:	$24-$35
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Шаговый двигатель:

Нема11

Фаза:

Удержание крутящего момента:

100mN.m

Номинальное напряжение:

2.6В

Скорость тока:

0.95A

Фазовое сопротивление:

3.8омм

Масса:

0,25

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Нема 11 шаговой мотор с редукторами

0.67А Стремительный мотор с редуктором

Робот с открытым исходным кодом с шаговым двигателем

Характер продукции

CASUN Stufe Stufe 28*28*40.5mm NEMA 11 Стремительный двигатель 0,95A 3,6V AR3 Робот с открытым исходным кодом

Планетарная коробка передач с 28*28*40.5мм Касун 0,95А Nema 11 шаговым двигателем

Микроколесный шаговый двигатель с планетарной коробкой передач и небольшим шаговым двигателем 28*28*40,5 мм NEMA 11

В диапазоне размеров 28 мм гибридный шаговый мотор обеспечивает сильный крутящий момент.

Для уменьшения вибрации и достижения большего разрешения шага используйте с микростеппинг драйвером.

Выберите стандартную версию или попросите специально настроенную версию.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	28 мм
Количество фаз	Фаза 2
Номинальный ток	0.95 А
Поддерживающий момент	100 мН.м
Сопротивление	3.8 ом
Индуктивность	2 мГ
Инерция ротора	12 г-см2
Масса двигателя	0.25 кг
Соотношение уменьшения скорости передач	19:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш базовый двигатель не может удовлетворить ваши потребности, мы можем модифицировать двигатель для этого.

Специальные валы, параметры обмотки, измерения установки, свинцовые провода с уникальными спецификациями, соединения и т. Д. Это лишь несколько примеров индивидуального контента.

Опции:
Кодер, тормоз, коробка передач, вал
