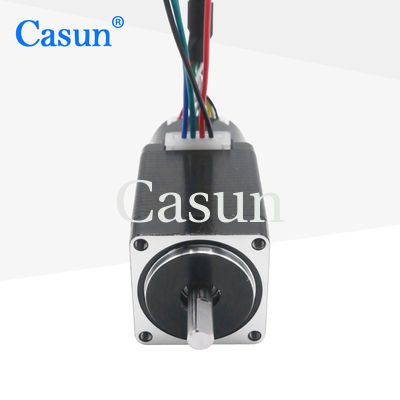

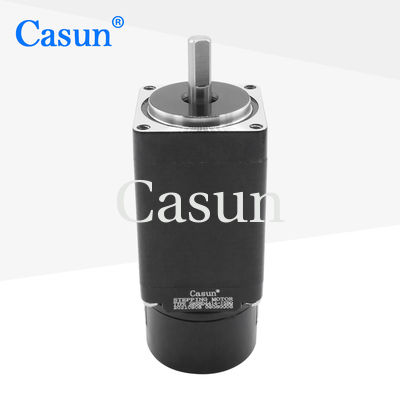

Гибридный шаговый двигатель Casun nema 818 мН.м 20x20x30 мм шаговый двигатель с кодировщиком
Шаговый двигатель Nema 8 с замкнутым контуром 18 мН·м 0,45 А с энкодером
Конструкция шагового двигателя Nema 8 с энкодером с обратной связью позволяет ему обеспечивать точное и точное управление движением с минимальным риском пропущенных шагов или ошибок позиционирования.Энкодер обеспечивает обратную связь с системой управления, позволяя ей исправлять любые ошибки в режиме реального времени и гарантировать, что двигатель всегда находится в правильном положении.
Функции:
Шаг Ангел
|
1,8° |
Размер кадра
|
20мм |
Количество фаз
|
2 фазы |
Номинальный ток
|
0,6 Ампер |
удерживающий крутящий момент
|
18мН.м |
Сопротивление
|
- хм |
Индуктивность
|
-мГн |
Инерция ротора
|
-г-см² |
Вес двигателя
|
0,06 кг |
Энкодер импульс
|
2000 г. |
Связь
|
биполярный |
Мотор
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 °C до 50 °C
Температура хранения -20: °C до 100°C
Диапазон влажности (%): 85% или меньше, без конденсации
Изоляция провода магнита: класс B 130 градусов C
Сопротивление изоляции: 100 МОм при 500 В постоянного тока
Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.
Кодер
Напряжение: 5 В
Выход: А+А-В+В-Z+Z-
Модель | удерживающий крутящий момент | Угол шага | Длина | Тип вала | Номинальный ток |
42СХД4950 | 0,13 Нм | 1,8° | 20мм | D Вал-20мм | 1,0 А |
42СХД4003 | 0,26 Нм | 1,8° | 34мм | D Вал-20мм | 0,4 А |
42СХД0261 | 0,45 Нм | 1,8° | 40мм | D Вал-20мм | 1,68 А |
42СХД4425 | 0,59 Нм | 1,8° | 48мм | D Вал-24мм | 2,0 А |
42СХД4813 | 0,8 Нм | 1,8° | 60мм | D Вал-24мм | 2,1 А |
