Место происхождения | КИТАЙ |
Фирменное наименование | Casun |
Сертификация | CE,ROHS,ISO |
Номер модели | 28SHD4303-105NT |

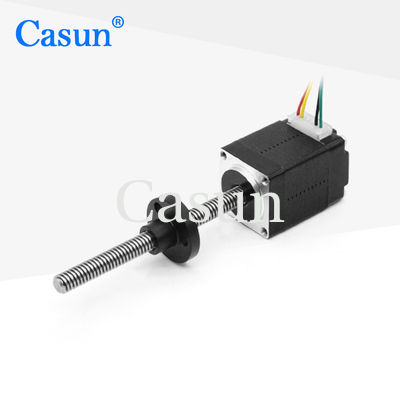

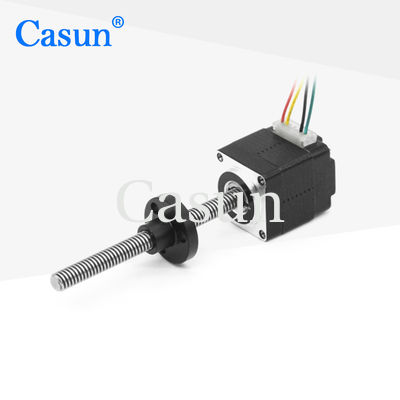

Casun nema8 гибридный шаговый двигатель свинцового винта tr4x2 шаговый двигатель свинцового винта
Шаговый двигатель Nema 8 — это малогабаритный шаговый двигатель, который обычно используется в приложениях, требующих точного управления движением в компактном пространстве.Обычно он имеет размер фланца 20 мм x 20 мм и низкий номинальный крутящий момент, что делает его подходящим для приложений, требующих низкой мощности и высокой точности.
Шаговый двигатель Nema 8 может использоваться для обеспечения точного линейного перемещения, что делает его идеальным для таких приложений, как миниатюрные линейные приводы, прецизионные системы позиционирования и мини-станки с ЧПУ.Ходовой винт представляет собой тип резьбового стержня, который предназначен для преобразования вращательного движения в линейное движение, а в сочетании с шаговым двигателем он может обеспечить точное и воспроизводимое линейное движение.
Функции:
Шаг Ангел
|
1,8° |
Размер кадра
|
20 мм |
Количество фаз
|
2 фазы |
Номинальный ток
|
0,24 Ампер |
удерживающий крутящий момент
|
13мН.м |
Сопротивление
|
-ом |
Индуктивность
|
-мГн |
Инерция ротора
|
-г-см² |
Вес двигателя
|
0,06 кг |
Ходовой винт
|
Тр4х2 |
Связь
|
биполярный |
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 °C до 50 °C
Температура хранения -20: °C до 100°C
Диапазон влажности (%): 85% или меньше, без конденсации
Изоляция провода магнита: класс B 130 градусов C
Сопротивление изоляции: 100 МОм при 500 В постоянного тока
Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.
Радиальный люфт вала: 0,02 макс.(загрузка 450 г)
Осевой люфт вала: 0,08 макс.(загрузка 450 г)
Макс.радиальная сила: 28 Н (20 мм от фланца)
Макс.осевая сила): 10 Н
Модель | удерживающий крутящий момент | Угол шага | Длина двигателя | Тип вала | Номинальный ток |
42СХД4950 | 0,13 Нм | 1,8° | 20мм | D Вал-20мм | 1,0 А |
42СХД4003 | 0,26 Нм | 1,8° | 34мм | D Вал-20мм | 0,4 А |
42СХД0261 | 0,45 Нм | 1,8° | 40мм | D Вал-20мм | 1,68 А |
42СХД4425 | 0,59 Нм | 1,8° | 48мм | D Вал-24мм | 2,0 А |
42СХД4813 | 0,8 Нм | 1,8° | 60мм | D Вал-24мм | 2,1 А |
Длина тела | Диаметр винта | Подача | Длина винта | ||
20 мм 34 мм 40 мм 48 мм 60 мм |
5 | 2 | 20-1000 мм | ||
8 | |||||
6,35 | 1,27 | ||||
3.175 | |||||
6,35 | |||||
6,5 | 3 | ||||
6,35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
Скачать
Если наши стандартные варианты двигателей не соответствуют вашим конкретным требованиям, мы можем предложить индивидуальные решения, отвечающие вашим потребностям.Наши варианты настройки включают, но не ограничиваются:
- Специальные валы: мы можем настроить диаметр, длину, форму и материал вала в соответствии с вашими потребностями.
- Параметры обмотки: мы можем настроить параметры обмотки, такие как количество полюсов, сечение провода и схема обмотки, в соответствии с вашими конкретными требованиями.
- Установочные размеры: мы можем изменить установочные размеры двигателя, чтобы они соответствовали ограниченному пространству вашего приложения.
- Отводящие провода с особыми требованиями: мы можем настроить длину, тип и количество отведений в соответствии с вашими конкретными потребностями.
- Разъемы: мы можем добавить или изменить разъемы на двигателе в соответствии с требованиями вашего приложения.
У нас есть команда опытных инженеров, которые могут работать с вами, чтобы разработать индивидуальное решение, отвечающее вашим конкретным потребностям и требованиям.Пожалуйста, не стесняйтесь обращаться к нам, чтобы обсудить ваши потребности в настройке.
