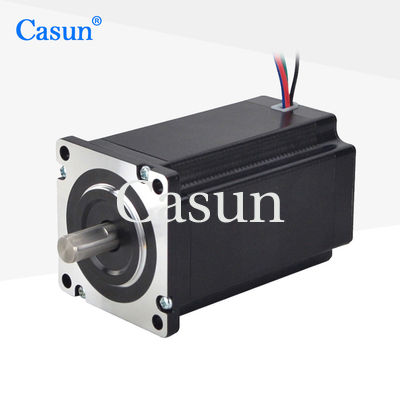

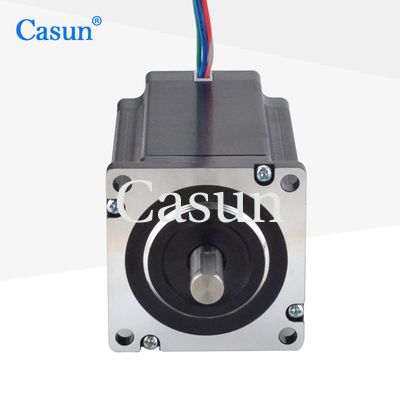

Шаговый двигатель NEMA 24 4000mN.m 60x60x98 гибридный шаговый двигатель для оборудования автоматизации
Гибридный шаговый двигатель с разомкнутым контуром Nema24 60MMX60MM представляет собой типшаговый двигателькоторый обычно используется в станках с ЧПУ, 3D-принтерах и робототехнике.Он предназначен для обеспечения высокого крутящего момента иточное позиционирование, что делает его пригодным для широкого спектра применений.
Одна из ключевых особенностей Nema24 60MMX60MM HybridШаговый двигатель с разомкнутым контуромэто егогибридный дизайн, который сочетает в себе лучшие характеристики шаговых двигателей с постоянным магнитом и с переменным сопротивлением.Это позволяет обеспечитьвысокий крутящий моменти точное позиционирование, а также работает эффективно и надежно.
Функции:
Шаг Ангел
|
1,8° |
Размер кадра
|
60 мм |
Количество фаз
|
2 фазы |
Номинальный ток
|
3 ампера |
удерживающий крутящий момент
|
4Н.м |
Сопротивление
|
-хм |
Индуктивность
|
-мГн |
Инерция ротора
|
-г-см² |
Вес двигателя
|
1 кг |
|
|
|
|
Мотор
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 °C до 50 °C
Температура хранения -20: °C до 100°C
Диапазон влажности (%): 85% или меньше, без конденсации
Изоляция провода магнита: класс B 130 градусов C
Сопротивление изоляции: 100 МОм при 500 В постоянного тока
Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.
Модель | удерживающий крутящий момент | Угол шага | Длина | Тип вала | Номинальный ток |
42СХД4950 | 0,13 Нм | 1,8° | 20мм | D Вал-20мм | 1,0 А |
42СХД4003 | 0,26 Нм | 1,8° | 34мм | D Вал-20мм | 0,4 А |
42СХД0261 | 0,45 Нм | 1,8° | 40мм | D Вал-20мм | 1,68 А |
42СХД4425 | 0,59 Нм | 1,8° | 48мм | D Вал-24мм | 2,0 А |
42СХД4813 | 0,8 Нм | 1,8° | 60мм | D Вал-24мм | 2,1 А |
Скачать
У нас есть возможность настраивать характеристики двигателя, такие как валы, параметры обмотки, установочные размеры, подводящие провода и разъемы, которые помогут обеспечить идеальное соответствие двигателя требованиям заказчика.Это может привести к повышению эффективности, повышению надежности и сокращению времени простоя.
