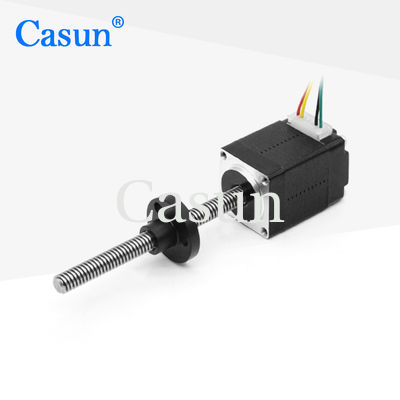

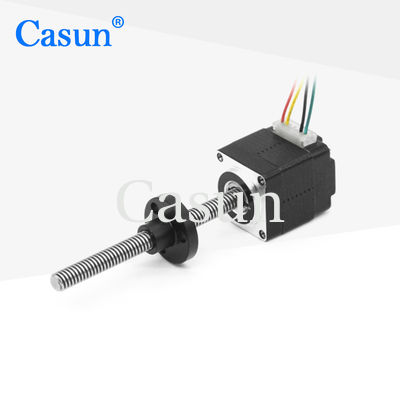

Casun nema8 nema11 nme14 гибридный шаговый двигатель с ходовым винтом tr5x2 шаговый двигатель с невыпадающим винтом

Casun nema8 nema11 nme14 гибридный шаговый двигатель с ходовым винтом tr5x2 шаговый двигатель с невыпадающим винтом

Наименование марки:	Casun
Номер модели:	28SHD4303-76NT
МОК:	1 шт.
Цена:	$9-$18
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.24Amp

Удержание крутящего момента:

13mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Nema11 Свинцовый винтовой шаговый двигатель

Nme14 Свинцовый винтовой шаговый двигатель

Характер продукции

Гибридный шаговый двигатель Casun Nema8 Nema11 Nema14 с ходовым винтом TR5x2 с фиксированным винтом

Шаговый двигатель Nema 8 с размером рамы 20 мм x 20 мм и фиксированным линейным винтом предназначен для косметических аппаратов и других применений, требующих точного управления движением и линейного перемещения. Этот двигатель оснащен фиксированным винтом, который перемещается линейно, обеспечивая точное и аккуратное позиционирование.

Как и другие двигатели серии гибридных шаговых двигателей 20 мм, этот двигатель обладает мощным удерживающим моментом и может использоваться с драйвером микрошага для снижения вибрации и достижения более высокого разрешения шага. Серия выпускается в различных размерах и может быть настроена в соответствии с конкретными требованиями.

Особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двумя валами
Сертификаты CE и RoHS
Индивидуальные настройки по запросу

Размеры

Спецификации двигателя

Спецификация	Значение
Угол шага	1.8°
Размер рамы	20 мм
Количество фаз	2 фазы
Номинальный ток	0.24A
Удерживающий момент	13мН.м
Вес двигателя	0.06кг
Ходовой винт	TR5x2
Подключение	Биполярное

Рабочие характеристики

Угол шага: 1.8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Радиальный люфт вала: 0.02 Макс. (нагрузка 450 г)

Осевой люфт вала: 0.08 Макс. (нагрузка 450 г)

Макс. радиальная сила: 28Н (20 мм от фланца)

Макс. осевая сила: 10Н

Подмодели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13Н.м	1.8°	20мм	D-вал-20мм	1.0A
42SHD4003	0.26Н.м	1.8°	34мм	D-вал-20мм	0.4A
42SHD0261	0.45Н.м	1.8°	40мм	D-вал-20мм	1.68A
42SHD4425	0.59Н.м	1.8°	48мм	D-вал-24мм	2.0A
42SHD4813	0.8Н.м	1.8°	60мм	D-вал-24мм	2.1A

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Услуги по индивидуальному заказу

Если наши стандартные варианты двигателей не соответствуют вашим конкретным требованиям, мы можем предложить индивидуальные решения для удовлетворения ваших потребностей. Наши варианты индивидуальной настройки включают, но не ограничиваются:

Специальные валы: Индивидуальный диаметр, длина, форма и материал вала
Параметры обмотки: Индивидуальное количество полюсов, калибр провода и схема обмотки
Монтажные размеры: Изменены для соответствия ограничениям пространства вашего приложения
Выводные провода с особыми требованиями: Индивидуальная длина, тип и количество
Разъемы: Добавлены или изменены в соответствии с требованиями вашего приложения

Наша опытная команда инженеров может работать с вами над разработкой индивидуальных решений, отвечающих вашим конкретным потребностям и требованиям.

Свяжитесь с нами, чтобы обсудить ваши конкретные требования и потребности в индивидуальной настройке.
