Casun nema11 nme14 внешний линейный шаговый двигатель TR5X2 гибридный Captive шаговый двигатель для косметического оборудования

Casun nema11 nme14 внешний линейный шаговый двигатель TR5X2 гибридный Captive шаговый двигатель для косметического оборудования

Наименование марки:	Casun
Номер модели:	28SHD4209-76NT
МОК:	1 шт.
Цена:	$9-$18
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.5Amp

Удержание крутящего момента:

90mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Nme14 Внешний линейный шаговый двигатель

Casun Nema11 Линейный шаговый двигатель

Характер продукции

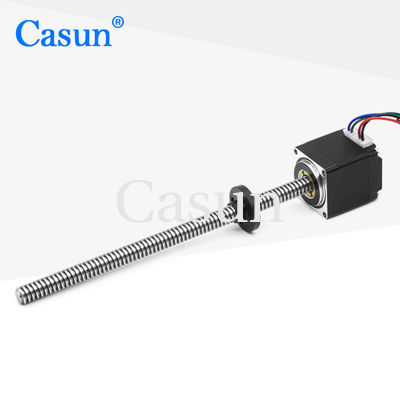

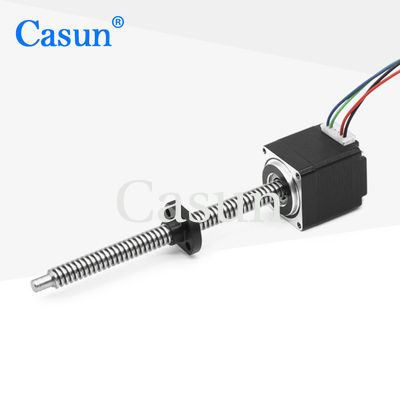

Casun Nema11 Nme14 Внешний линейный шаговый двигатель TR5X2 Гибридный удерживаемый шаговый двигатель для косметического оборудования

Шаговый двигатель Nema11 с размером рамы 28 мм х 28 мм и линейным винтом предназначен для машин красоты и других приложений точного управления движением, требующих линейного движения.Этот двигатель оснащен винтом, который движется линейно., обеспечивая точное и точное расположение.

Как и другие моторы в 28 мм гибридный шаговой мотор серии, этот мотор предлагает мощный крутящий момент и может быть использован с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.Серия выпускается в различных размерах и может быть настроена на конкретные требования.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	28 мм
Количество фаз	Фаза 2
Номинальный ток	0.5 ампер
Поддерживающий момент	90 мН.м
Сопротивление	- Омм.
Индуктивность	- МГ.
Инерция ротора	- g-cm2
Масса двигателя	0.12 кг
Свинцовый винт	Tr5X2
Соединение	Биполярный

Спецификации эксплуатации

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130 градусов C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.
Радиальная игра вала	0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала	0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила	28N (20 мм от фланца)
Максимальная осевая сила	10N

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров

Если наши стандартные варианты двигателей не соответствуют вашим конкретным требованиям, мы можем предложить индивидуальные решения, чтобы удовлетворить ваши потребности.

Специальные валы: Диаметр, длина, форма и материал вала на заказ
Параметры обмотки: количество полюсов, размер проволоки и образец обмотки
Размеры установки: модифицированные размеры установки двигателя
Свинцовые провода со специальными требованиями: индивидуальная длина, тип и количество
Коннекторы: добавленные или модифицированные, чтобы соответствовать требованиям приложения

Наша опытная инженерная команда может работать с вами над разработкой индивидуальных решений, отвечающих вашим конкретным потребностям и требованиям.
