Линейный винт руководства Tr6.35 Stepper мотора Nema 14 не плененный 35mm для оборудования автоматизации

Линейный винт руководства Tr6.35 Stepper мотора Nema 14 не плененный 35mm для оборудования автоматизации

Наименование марки:	Casun
Номер модели:	P35SHD4150-257T4
МОК:	1 шт.
Цена:	$9.68-$16
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

Мотор Nema 14 не плененный Stepper

Не плененный винт руководства Stepper мотора

Характер продукции

Casun линейный шаговый двигатель Nema 14 Не пленный свинцовый винтовой шаговый двигатель 35x35x34 мм Tr6.35 35 мм для оборудования автоматизации

Нема 14 Непрямая шаговая двигатель 34 мм Tr6.35 Свинцовый винтовой шаговой 35 мм линейный шаговой двигатель

35мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	35 мм
Количество фаз	Фаза 2
Номинальный ток	1.0A
Поддерживающий момент	190 мН.м
Сопротивление	3.5 мм
Индуктивность	30,6 мГ
Инерция ротора	20 г-см2
Масса двигателя	0.18 кг

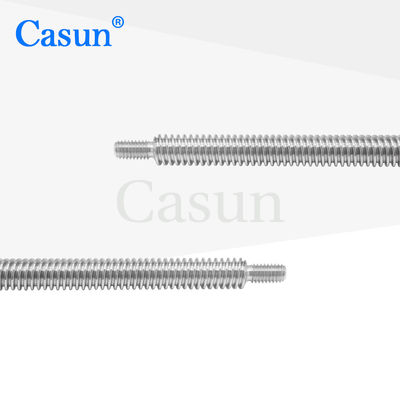

Свинцовый винт	Tr6.35X2.4384
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Стойкостьp Угол	Длина	Тип вала	Номинальный ток
35SHD0307-20	80mN.m	10,8°	20 мм	Круглый вал 20 мм	0.4А
35SHD0001-20	100 мН.м	10,8°	26 мм	Круглый вал 20 мм	0.4А
35SHD0102-20B	150mN.m	10,8°	34 мм	D вал 20 мм	0.75А
35SHD0801-20B	280mN.m	10,8°	40 мм	D вал 20 мм	0.5А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 26 мм 34 мм 40 мм 50 мм	5	2	20-1000 мм
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	М5	1.6

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Линейный винт руководства Tr6.35 Stepper мотора Nema 14 не плененный 35mm для оборудования автоматизации 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
