мотор 575754mm шагая NEMA 23 2.3V 3.0A 2 участков для 3 набора CNC Axsis 4 Axsis

мотор 575754mm шагая NEMA 23 2.3V 3.0A 2 участков для 3 набора CNC Axsis 4 Axsis

Наименование марки:	Casun
Номер модели:	57SHD4425-21B1H
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

1.1N.m

Текущий:

3.0A

Длина двигателя:

54 мм

Вал:

Филируя плоская длина вала 21mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Участок 2.3V шагая мотора 2

Шагая мотор NEMA 23 2 участков

Характер продукции

57x57x54 мм шаговый двигатель 2 фазы NEMA 23 2.3V 3.0A для 3-осевого 4-осевого комплекта ЧПУ

Обзор продукта

Серия гибридных шаговых двигателей 57 мм обеспечивает высокий удерживающий момент в различных размерах. Используйте с драйвером микрошага для снижения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную конфигурацию.

Высокий крутящий момент и высокая точность
Специалист по профессиональным решениям для привода
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить лучшее решение
Мы предлагаем услуги по индивидуальному заказу и принимаем контрактное производство

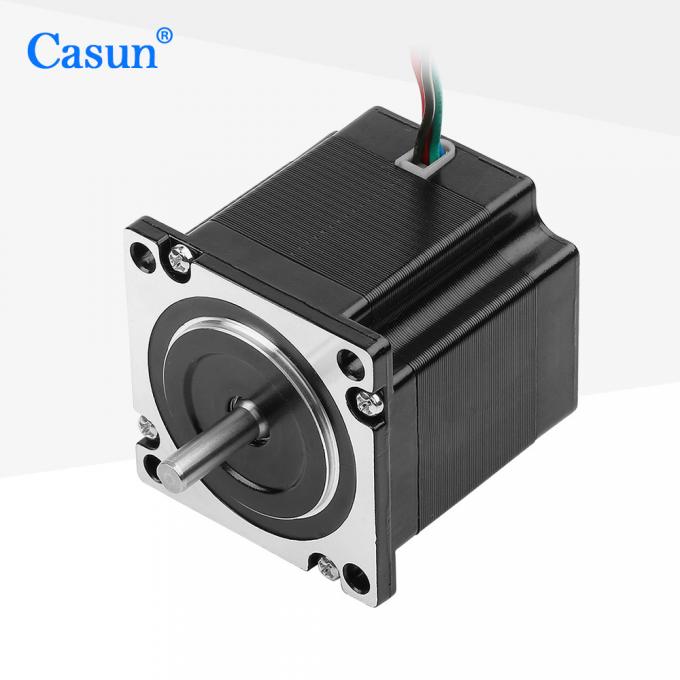

Внешний вид

57×57×54mm Stepping Motor appearance view

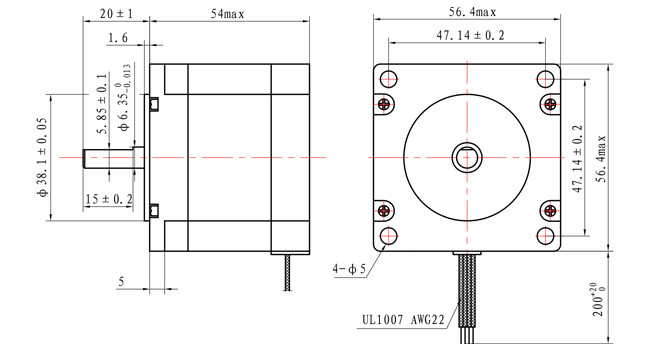

Размеры

57×57×54mm Stepping Motor dimensional drawing

Спецификации двигателя

Угол шага	1.8°
Размер рамы	57 мм
Количество фаз	2 фазы
Номинальный ток	3.0 А
Удерживающий момент	1.1 Н.м
Сопротивление	0.75 Ом
Индуктивность	2.0 мГн
Инерция ротора	260 г·см²
Вес двигателя	0.6 кг
Количество выводов	4
Подключение	Биполярное

Рабочие характеристики

Угол шага: 1.8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м	1.8°	41 мм	D-образный вал - 21 мм	1.0 А
57SHD4415-21B	1.1 Н.м	1.8°	54 мм	D-образный вал - 21 мм	3.0 А
57SHD4816-21B	2.0 Н.м	1.8°	76 мм	D-образный вал - 21 мм	3.0 А
57SHD4913-21B	2.5 Н.м	1.8°	83 мм	D-образный вал - 21 мм	3.0 А
57SHD4934-20B	3.0 Н.м	1.8°	100 мм	D-образный вал - 20 мм	3.0 А

Варианты индивидуализации

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводы с особыми требованиями, разъемы и т. д.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.

Получить предложение
