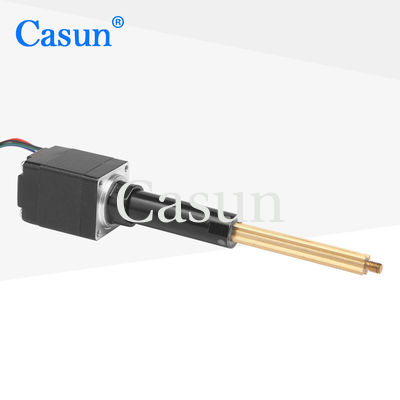

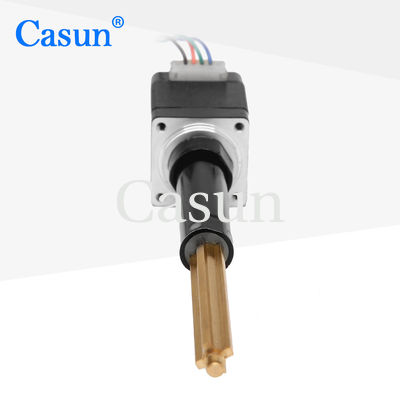

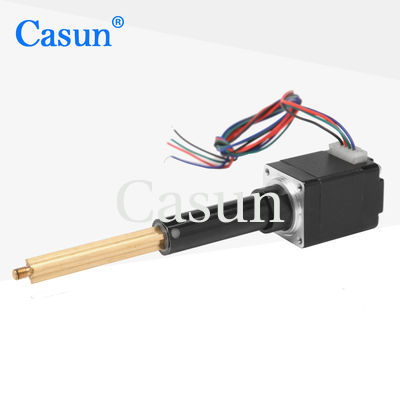

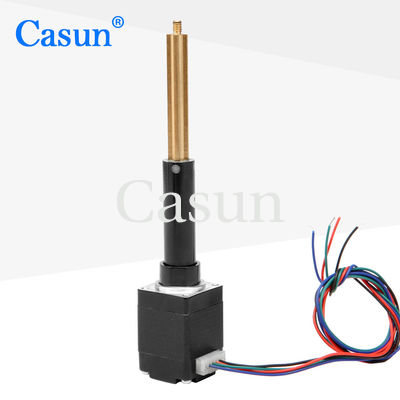

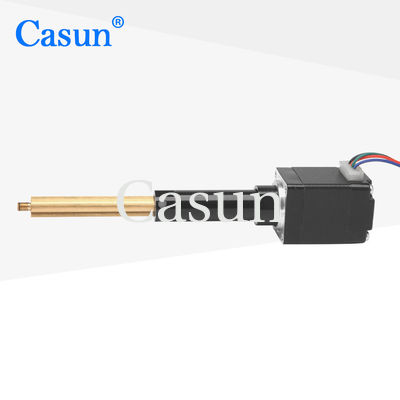

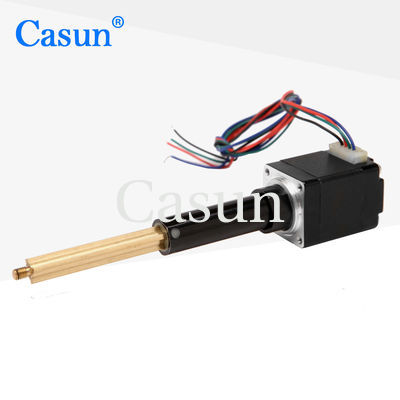

Тангаж 38.1mm NEMA 11 линейного привода Stepper мотора винта графита спиральный для распределителя

Тангаж 38.1mm NEMA 11 линейного привода Stepper мотора винта графита спиральный для распределителя

Наименование марки:	Casun
Номер модели:	B20SHD4353-C38L
МОК:	1pc
Цена:	$35.94 - 42.94
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Настоящий:

0.24Amp

Удержание вращающего момента:

0.5kg на 600pps

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

Мотор винта руководства NEMA 11 Stepper

мотор винта руководства тангажа 38.1mm Stepper

Характер продукции

Casun шаговый двигатель линейный приводной механизм NEMA 11 спиральный питч 38,1 мм шаговый двигатель с свинцовым винтом для диспенсера

Нема 11 Степной двигатель линейный приводящий 5.28Vdc 0.24Amp 0.5kg при 600pps 0.1kg линейный шаговый двигатель для диспенсера

NEMA17 Шаровой шаговый двигатель с свинцовым винтом, удерживающий крутящий момент 280mN.m 0,2kg tr8*8 для CNC

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную конфигурацию.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	28 мм
Количество фаз	Фаза 2
Номинальный ток	0.24 ампер
Поддерживающий момент	00, 5 кг при 600pps
Сопротивление	22 ом
Индуктивность	6.0 мГ
Инерция ротора	2g-см2
Масса двигателя	00,1 кг
Свинцовый винт	Tr3.5X4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 34 мм 40 мм 48 мм 60 мм	5	2	20-1000 мм
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Тангаж 38.1mm NEMA 11 линейного привода Stepper мотора винта графита спиральный для распределителя 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
