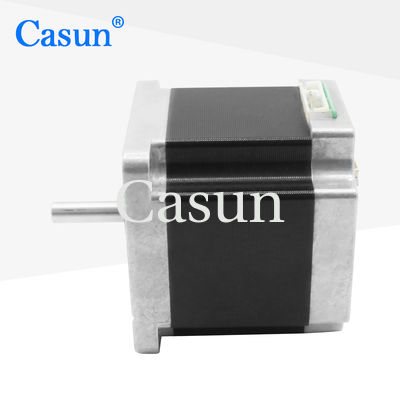

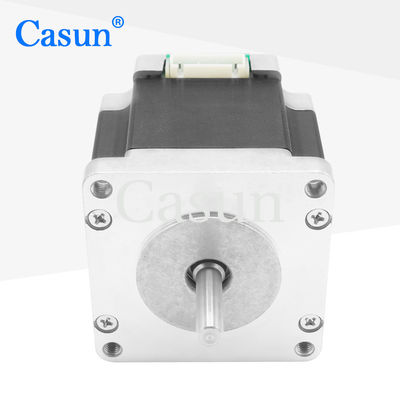

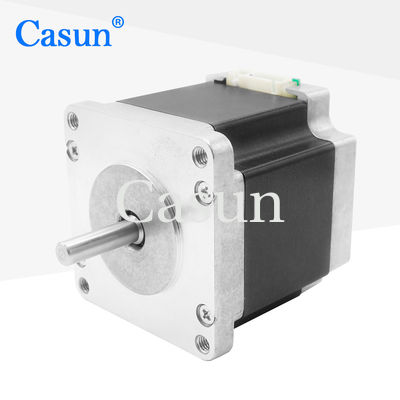

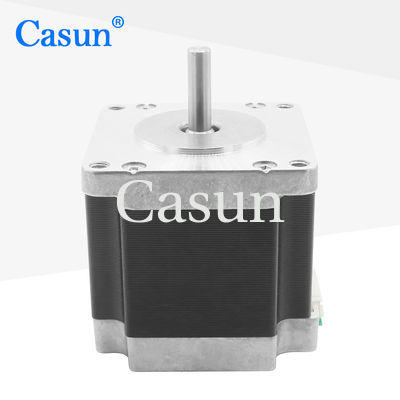

Мотор короткозамкнутого витка CNC Stepper с участком 3 1.5A NEMA 24 кодировщика 800mN.M

Мотор короткозамкнутого витка CNC Stepper с участком 3 1.5A NEMA 24 кодировщика 800mN.M

Наименование марки:	Casun
Номер модели:	60SHF0504-24Q
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1.2°

Удержание крутящего момента:

800mN.m

Текущий:

1,5а

Длина двигателя:

58 мм

Вал:

Круглая длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Мотор короткозамкнутого витка CNC Stepper

Мотор короткозамкнутого витка Stepper с кодировщиком

Мотор 1.5A короткозамкнутого витка Stepper

Характер продукции

Шаговый двигатель с энкодером с замкнутым контуром ЧПУ 800 мН.м NEMA 24, 3 фазы, 1,5 А

Шаговый двигатель Casun с энкодером 800 мН.м NEMA 24, 3 фазы, 1,5 А, шаговый двигатель с замкнутым контуром для ЧПУ

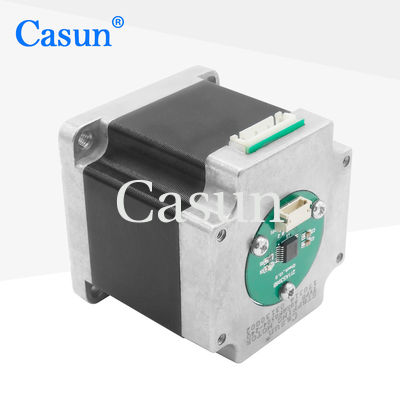

Шаговый двигатель NEMA 24 с магнитным энкодером 60×60×58 мм 1,5 А. Серия гибридных шаговых двигателей 60 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошага для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите собственную индивидуальную конфигурацию.

Особенности

Высокий крутящий момент и высокая точность
Для оборудования высокотехнологичной и электронной промышленности
Доступны версии с одним или двумя валами
Основана в Китае 12 лет назад, обслужила более 800 клиентов
Профессиональные исследования и разработки, производство

Внешний вид

Размеры

Спецификации двигателя

Угол шага 1,2°

Размер рамы 60 мм

Количество фаз 3 фазы

Номинальный ток 1,5 А

Удерживающий момент 800 мН.м

Сопротивление 3,6 Ом

Индуктивность 7,0 мГн

Инерция ротора 260 г·см²

Вес двигателя 0,6 кг

Количество выводов 4

Подключение Биполярное

Рабочие характеристики

Угол шага 1,8°

Максимальная температура 80°C максимум

Температура окружающей среды -20°C до 50°C

Температура хранения -20°C до 100°C

Диапазон влажности 85% или менее, без конденсации

Изоляция обмотки Класс B 130°C

Сопротивление изоляции 100 МОм при 500 В постоянного тока

Диэлектрическая прочность 500 В постоянного тока в течение 1 мин

Подэкземпляры

Модель	Удерживающий момент	Номинальный ток	Сопротивление на фазу	Индуктивность на фазу	Пусковой момент	Инерция ротора	Выводной провод	Длина двигателя
60SHD4201	650 мН.м	0,6 А	15 Ом	20 мГн	50 мН.м	280 г·см²	4	45 мм
60SHD4401	1500 мН.м	2,8 А	1 Ом	3,3 мГн	70 мН.м	450 г·см²	4	56 мм
60SHD4601	3200 мН.м	4,2 А	0,75 Ом	3,7 мГн	120 мН.м	580 г·см²	4	86 мм
60SHD6602	2500 мН.м	3 А	1,55 Ом	3,7 мГн	120 мН.м	580 г·см²	4	-

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по индивидуальному заказу в соответствии с вашими требованиями. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, выводами с особыми требованиями, разъемами и т. д.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.

Получить предложение
