Мотор 3.0N.M высокого тела NEMA 23 112mm вращающего момента микро- Stepper для робота

Мотор 3.0N.M высокого тела NEMA 23 112mm вращающего момента микро- Stepper для робота

Наименование марки:	Casun
Номер модели:	57SHD4974-21BH
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

3.0N.m

Текущий:

4.0A

Длина двигателя:

112 мм

Вал:

Филируя плоская длина вала 21mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

мотор тела 112mm микро- Stepper

Мотор NEMA 23 микро- Stepper

Мотор высокого вращающего момента микро- Stepper

Характер продукции

Высокомоментный шаговый двигатель NEMA 23 с корпусом 112 мм, 3.0 Н.м для робота

2-фазный шаговый двигатель NEMA 23 с корпусом 112 мм, углом шага 1.8 градуса, 3.0 Н.м для робота

Серия гибридных шаговых двигателей 57 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошага для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную конфигурацию.

Ключевые особенности

Высокий крутящий момент и высокая точность
Для высокотехнологичного и электронного промышленного оборудования
Множество международных сертификатов
Основана в Китае 12 лет назад, обслужено более 800 клиентов

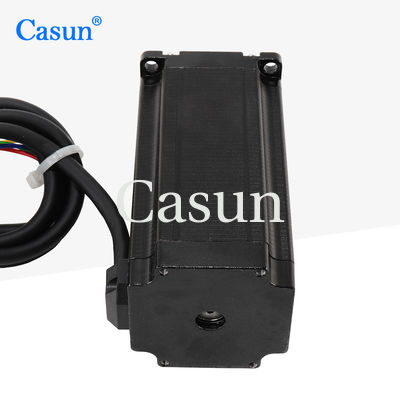

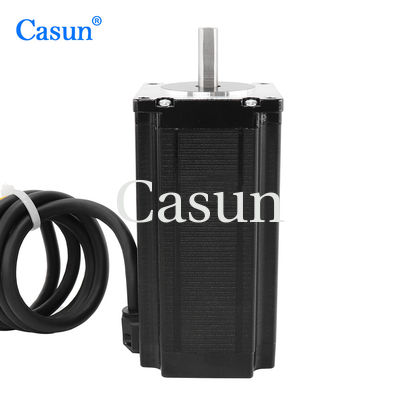

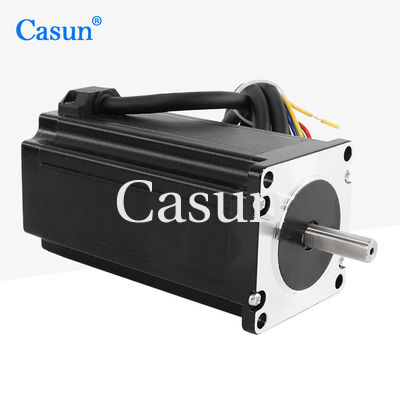

Внешний вид

Размеры

Характеристики двигателя

Угол шага	1.8°
Размер рамы	57 мм
Количество фаз	2 фазы
Номинальный ток	4.0 А
Удерживающий момент	3.0 Н.м
Сопротивление	1.6 Ом
Индуктивность	6.8 мГн
Инерция ротора	800 г-см²
Вес двигателя	1.7 кг
Количество выводов	4
Подключение	Биполярное

Рабочие характеристики

Угол шага: 1.8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м	1.8°	41 мм	D-образный вал - 21 мм	1.0 А
57SHD4415-21B	1.1 Н.м	1.8°	54 мм	D-образный вал - 21 мм	3.0 А
57SHD4816-21B	2.0 Н.м	1.8°	76 мм	D-образный вал - 21 мм	3.0 А
57SHD4913-21B	2.5 Н.м	1.8°	83 мм	D-образный вал - 21 мм	3.0 А
57SHD4934-20B	3.0 Н.м	1.8°	100 мм	D-образный вал - 20 мм	3.0 А

Варианты индивидуальной настройки

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, выводными проводами с особыми требованиями, разъемами и т. д.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.
