5A электропитание 1 Mach3 водителя 4 мотора 4 набора 4 Stepper мотора короткозамкнутого витка NEMA 34

5A электропитание 1 Mach3 водителя 4 мотора 4 набора 4 Stepper мотора короткозамкнутого витка NEMA 34

Наименование марки:	Casun
Номер модели:	86HS12N+HB860H
МОК:	1 шт.
Цена:	$443-$450
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1.2°

Удержание крутящего момента:

12 Н.М.

Текущий:

5А

Длина двигателя:

188mm

Вал:

длина 33mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Мотор короткозамкнутого витка NEMA 34 Stepper

мотор короткозамкнутого витка 5A Stepper

Характер продукции

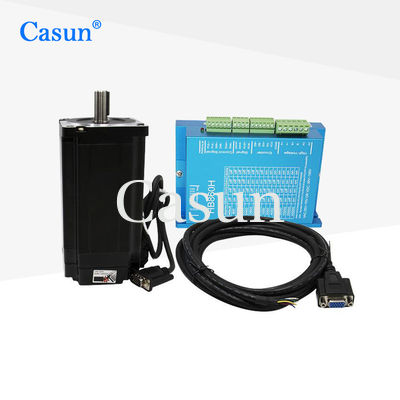

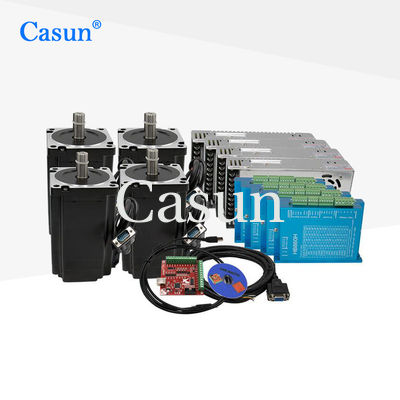

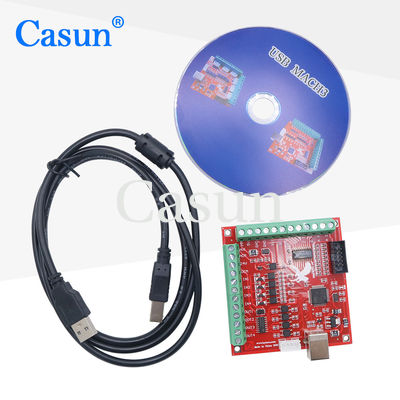

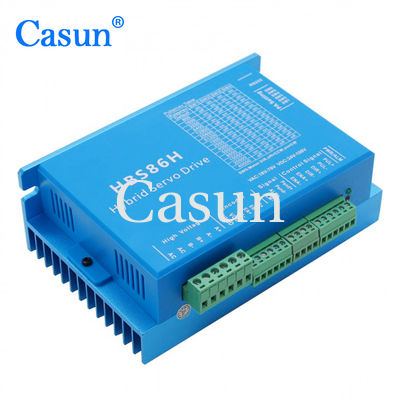

5А 86*86*188mm NEMA 34 Скрытый цикл шаговый моторный комплект 4 двигателя + 4 водителя + 4 источника питания + 1 Mach3

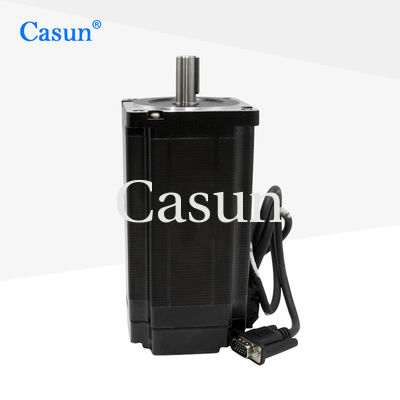

NEMA 34 Шаговой двигатель с магнитным кодером 86*86*188 мм 5А

86-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Высокий крутящий момент и высокая точность
Для высокотехнологичной промышленности и оборудования электронной промышленности
Доступно в одно- или двуствольной версии
Установлен в Китае в течение 12 лет и обслуживает более 800 клиентов.
Профессиональные исследования и разработки

Внешний вид

5A электропитание 1 Mach3 водителя 4 мотора 4 набора 4 Stepper мотора короткозамкнутого витка NEMA 34 0

Размеры

5A электропитание 1 Mach3 водителя 4 мотора 4 набора 4 Stepper мотора короткозамкнутого витка NEMA 34 1

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	86 мм
Количество фаз	Фаза 2
Номинальный ток	5 А
Поддерживающий момент	12 Н.м.
Сопротивление	1.1 ом
Индуктивность	7.5 мГ
Инерция ротора	3600 г-см2
Масса двигателя	50,5 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

5A электропитание 1 Mach3 водителя 4 мотора 4 набора 4 Stepper мотора короткозамкнутого витка NEMA 34 2

Подмодели

Модель	Учреждение Крутящий момент	Рейтинговый Текущий	Сопротивление по фазе	Индуктивность по фазе	Сдерживание момент вращения	Ротор инерция	Свинцовый проволока	Двигатель длина
Модель	mN.m	А.	Ω	mH	mN.m	g.cm2	Нет, нет, нет.	мм
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	86

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
