Потока Stepper мотора NEMA 17 линейное винта руководства Tr8 привода штанги линейного микро- внешнее

Потока Stepper мотора NEMA 17 линейное винта руководства Tr8 привода штанги линейного микро- внешнее

Наименование марки:	Casun
Номер модели:	42SHD0244A-306NLH
МОК:	1 шт.
Цена:	$12-$12.8
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Тело:

40 мм

Текущий:

2Amp

Удержание крутящего момента:

450mN.m

Вести:

Тр8*8

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Мотор NEMA 17 линейный Stepper

Мотор винта руководства линейный Stepper

Характер продукции

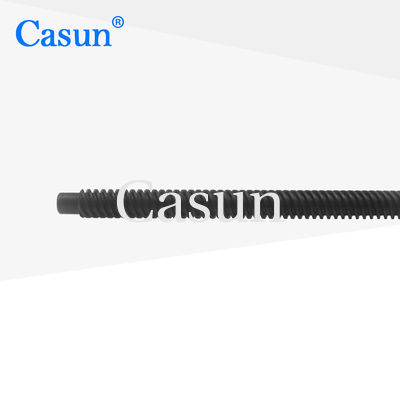

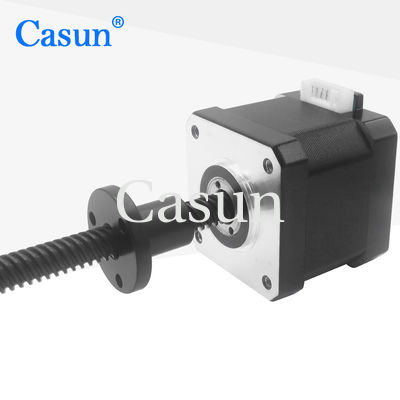

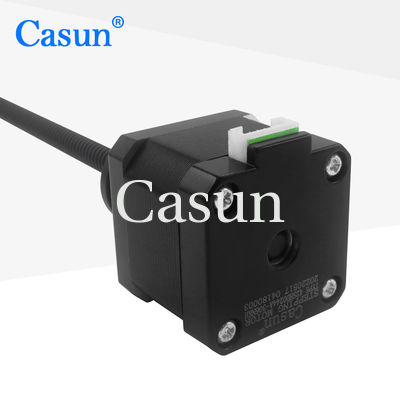

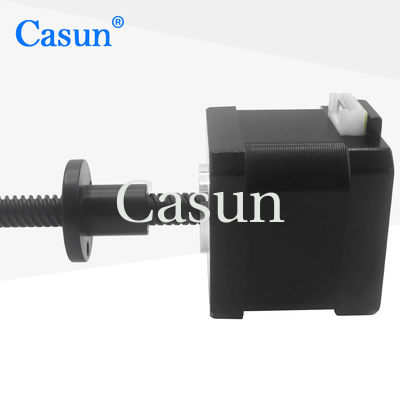

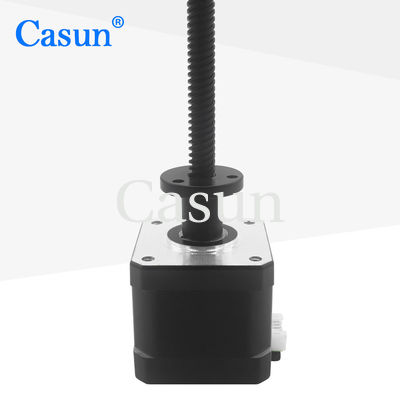

Линейный шаговый двигатель NEMA 17 с ходовым винтом Micro Actuator Lead Screw Tr8 External Linear

По сравнению с другими типами шаговых двигателей, шаговые двигатели с внешним ходовым винтом могут иметь более высокую механическую эффективность. Подходит для принтеров, гравировальных станков, 3D-принтеров и роботов.

Ключевые особенности

Доступны биполярные или униполярные версии
Каждая модель нашего шагового двигателя подходит для различных применений
Доступны версии с одним или двумя валами
Работая в Китае в течение 12 лет, мы обслужили более 800 клиентов
Профессиональное производство исследований и разработок

Размеры

Характеристики двигателя

Спецификация	Значение
Угол шага	1.8°
Размер рамы	42 мм
Количество фаз	2 фазы
Номинальный ток	2 Ампера
Удерживающий момент	450 мН.м
Сопротивление	1.1 Ом
Индуктивность	2.6 мГн
Инерция ротора	57 г-см²
Вес двигателя	0.3 кг
Ходовой винт	Tr8X4
Подключение	Биполярное

Рабочие характеристики

Угол шага: 1.8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Радиальный люфт вала: 0.02 Макс. (нагрузка 450 г)

Осевой люфт вала: 0.08 Макс. (нагрузка 450 г)

Макс. радиальная сила: 28 Н (20 мм от фланца)

Макс. осевая сила: 10 Н

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м	1.8°	20 мм	D-вал-20 мм	1.0 А
42SHD4003	0.26 Н.м	1.8°	34 мм	D-вал-20 мм	0.4 А
42SHD0261	0.45 Н.м	1.8°	40 мм	D-вал-20 мм	1.68 А
42SHD4425	0.59 Н.м	1.8°	48 мм	D-вал-24 мм	2.0 А
42SHD4813	0.8 Н.м	1.8°	60 мм	D-вал-24 мм	2.1 А

Длина корпуса	Диаметр винта	Шаг	Длина винта
20 мм	5	2	20-1000 мм
34 мм	8	1.27	3.175
40 мм	6.35	6.35	6.5
48 мм	3	8	1
60 мм	6.35	8	12

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по индивидуальному заказу в соответствии с вашими требованиями. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, выводными проводами с особыми требованиями, разъемами и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам о ваших требованиях.
