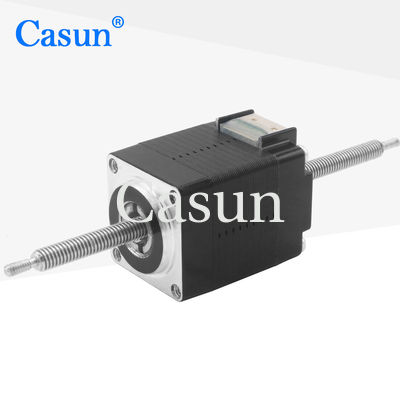

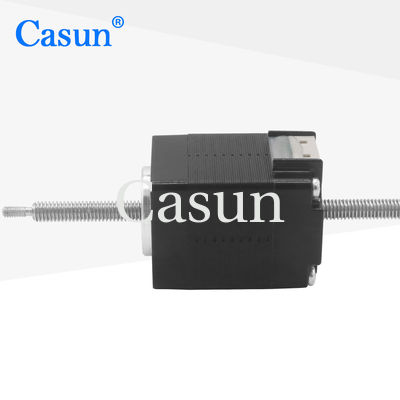

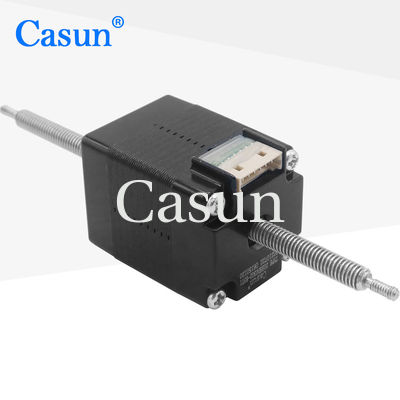

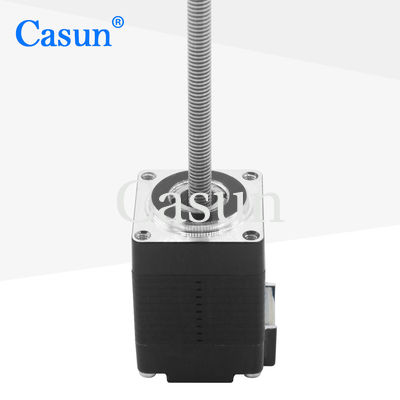

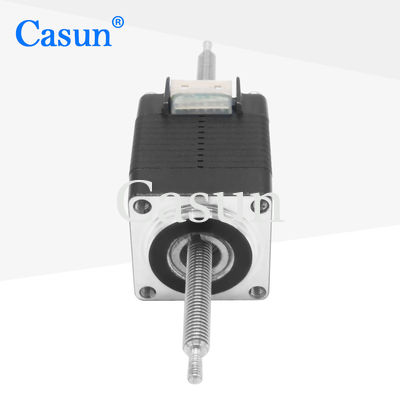

Черный 0.5A микро- пленник Nema 8 Stepper мотора 2.55V не для филировальной машины CNC STM

Черный 0.5A микро- пленник Nema 8 Stepper мотора 2.55V не для филировальной машины CNC STM

Наименование марки:	Casun
Номер модели:	20SHD0302-83T1
МОК:	1 шт.
Цена:	$13-$13.5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.5Amp

Удержание крутящего момента:

15mN.m

Угол Steper:

1.8degree

Фаза:

Вращающий момент защелки:

2mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

микро- Stepper мотор 0.5A

Не плененный микро- Stepper мотор

Характер продукции

Черный 0,5A микростеппер мотор 2,55V Nema 8 Не запряженный для STM CNC фрезерной машины

Нема8 Неволонтерный шаговой двигатель через винтовой двигатель 20 ммx20 мм шаговой двигатель с винтом для STM CNC фрезерной машины.20мм гибридный шаговый мотор серии предлагает мощный крутящий момент в различных размерах. Используйте с драйвером микростеппинга, чтобы уменьшить вибрацию и достичь более высокого разрешения шага. Выберите базовую версию или запросите свою собственную настройку.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	20 мм
Количество фаз	Фаза 2
Номинальный ток	0.5 ампер
Поддерживающий момент	15mN.m
Сопротивление	5.1 ом
Индуктивность	1.5 мГ
Инерция ротора	2g-см2
Масса двигателя	00,08 кг
Свинцовый винт	Тр3.35х0.6096
Соединение	Биполярный

Спецификации эксплуатации

Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.
Радиальная игра вала	0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала	0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила	28N (20 мм от фланца)
Максимальная осевая сила	10N

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.размеры установки, свинцовые провода с особыми требованиями, соединители и т.д.

Кодировщик

Тормоз

Коробка передач

Остров
