3A привод 575776mm гибрида Stepper мотора винта шарика 2.85V Nema 23 линейный

3A привод 575776mm гибрида Stepper мотора винта шарика 2.85V Nema 23 линейный

Наименование марки:	Casun
Номер модели:	57SHD4816-201GHH
МОК:	1 шт.
Цена:	$100-$102
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Удержание крутящего момента:

2000mN.m

Угол Steper:

1.8degree

Фаза:

Номинальное напряжение:

2.85V

Скорость тока:

3А

Вращающий момент защелки:

70mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

мотор винта шарика 2.85V Stepper

Мотор винта шарика Nema 23 Stepper

Мотор гибридного винта шарика Stepper

Характер продукции

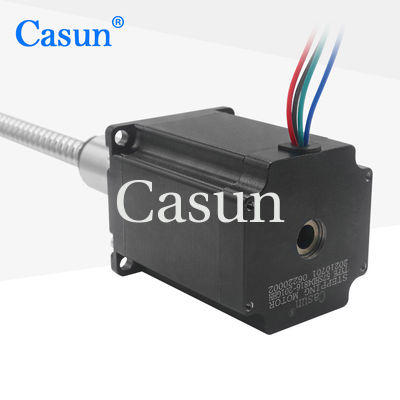

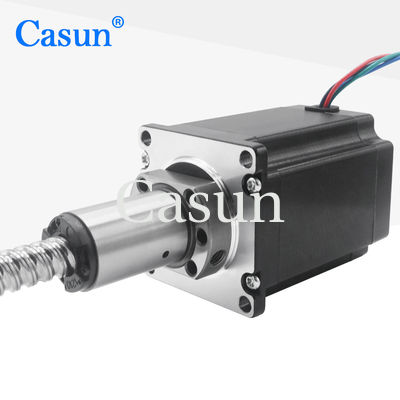

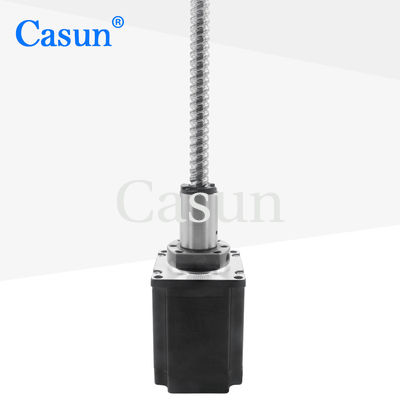

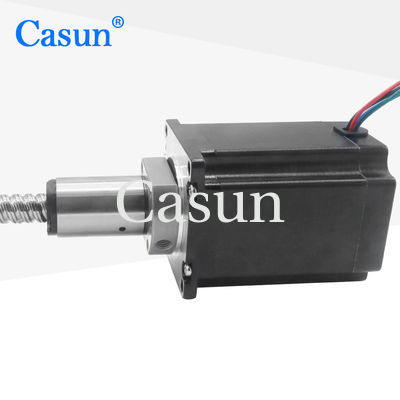

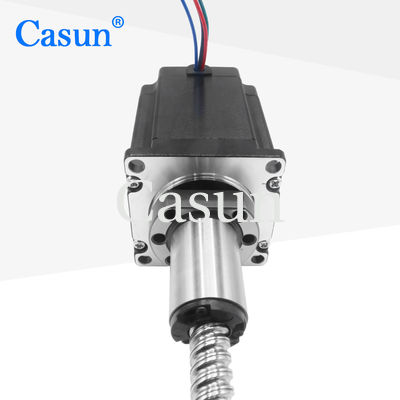

3А Нема 23 2.85В шаровой винтовой шаговой двигатель гибридный линейный приводы 57×57×76 мм

Casun 3A Nema 23 2.85V шаровой винтовой шаговой двигатель гибридный линейный исполнитель 57 × 57 × 76 мм. Nema 23 Внешний шаровой винтовой линейный шаговый двигатель 2000mNm 4.0A 76mm 24mm Диаметр длина 201mm для 3D. 42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах. Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную настройку.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	42 мм
Количество фаз	Фаза 2
Номинальный ток	3А
Поддерживающий момент	2000 мН.м
Сопротивление	0.95 ом
Индуктивность	30,6 мГ
Инерция ротора	460 г/см2
Масса двигателя	10,4 кг
Свинцовый винт	SPS01210-2.8
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: максимум 80°C

Температура окружающей среды: от -20 до 50 °C

Температура хранения: -20°C до 100°C

Диапазон влажности воздуха: 85% или менее, неконденсирующий

Изоляция из магнитных проводов: класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 ВДЦ в течение 1 мин.

Радиальная игра вала: 0,02 Макс. (450 г нагрузки)

Аксиальная игра вала: 0,08 Макс. (450 г нагрузки)

Максимальная радиальная сила: 28N (20 мм от фланца)

Максимальная осевая сила: 10N

Кривые крутящего момента

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0 А
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4 А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68 А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0 А
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1 А

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями. Контент на заказ включает в себя, но не ограничивается специальные валы, параметры обмотки, размеры установки, проводные провода со специальными требованиями, соединители и т.д.

Доступные варианты:
