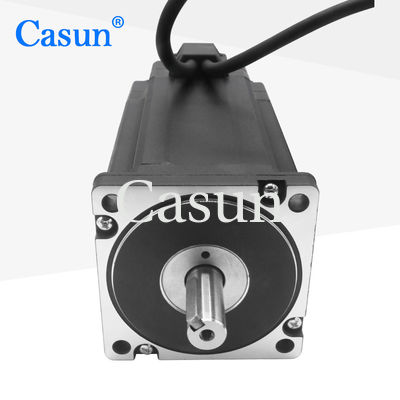

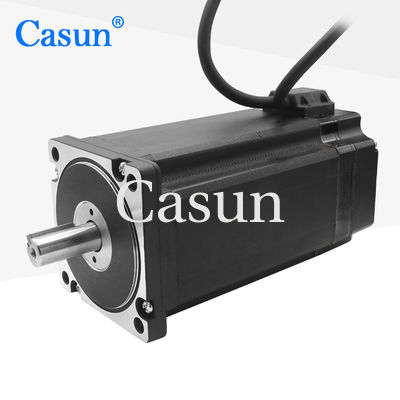

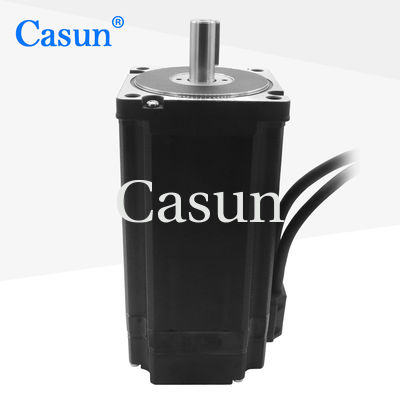

вал шагая мотора 34mm CNC мотора 86 короткозамкнутого витка 4.14V Nema 6A 34 86*86mm

вал шагая мотора 34mm CNC мотора 86 короткозамкнутого витка 4.14V Nema 6A 34 86*86mm

Наименование марки:	Casun
Номер модели:	86SHD4509-34QH
МОК:	1 шт.
Цена:	$49-$59
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий / Фаза:

6Amp

Удержание крутящего момента:

12 Н.М.

Номинальное напряжение:

4.14V

Угол Steper:

1.8degree

Фаза:

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картон: 38x29x18 см

Выделить:

мотор короткозамкнутого витка 4.14V

мотор короткозамкнутого витка вала 34mm

Характер продукции

86*86мм 6А Nema 34 4,14V Мотор с закрытой петлей 86 СНК шаговой мотор 34мм вал Черный цвет

Нема 34 Ключевой шаговой двигатель 12 Нм Кодер 1000CPR 6A 2 Фаза 86 CNC шаговой двигатель 34 мм вал

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	86 мм
Количество фаз	Фаза 2
Номинальный ток	6 ампер
Поддерживающий момент	12 Н.м.
Сопротивление	0.69 мм
Индуктивность	7.2mH
Инерция ротора	3600 г-см2
Масса двигателя	50,5 кг
Кодировщик Pulsh	1000
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кодировщик

Напряжение: 5 В

Выпуск: А + А - В + В - З + З -

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

вал шагая мотора 34mm CNC мотора 86 короткозамкнутого витка 4.14V Nema 6A 34 86*86mm 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
