Участок 57SHD0801 2 1,8 тело шагая мотора 76mm Nema 23 Deg 1.75N.M

Участок 57SHD0801 2 1,8 тело шагая мотора 76mm Nema 23 Deg 1.75N.M

Наименование марки:	Casun
Номер модели:	57SHD0801-20BH
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

1750mN.m

Текущий:

0.8A

Длина двигателя:

76 мм

Вал:

Фрезерная плоская вала длина 20 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

57SHD0801 мотор Nema 23 шагая

мотор Nema 23 76mm шагая

Характер продукции

[57SHD0801]2 Фаза 1.8 Deg Nema 23 Шаговой двигатель 76 мм корпус 1.75N.m с CE

57-миллиметровый гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Высокий крутящий момент и высокая точность
Для высокотехнологичной промышленности и оборудования электронной промышленности
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предоставить лучшее решение.
Установлен в Китае в течение 12 лет и обслуживает более 800 клиентов.
Высокий крутящий момент и высокая точность

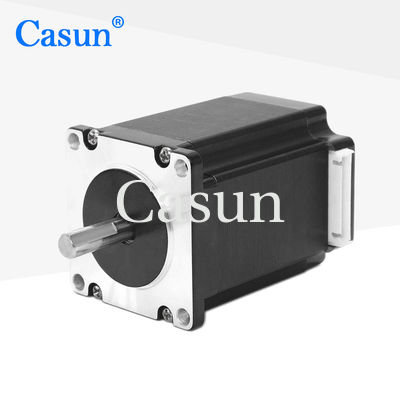

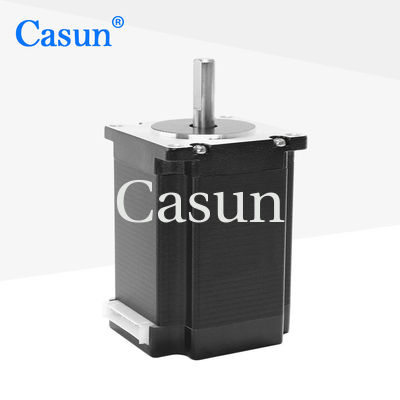

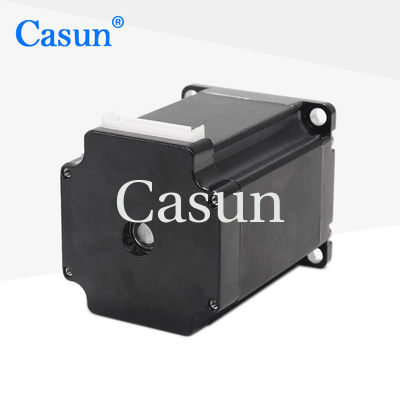

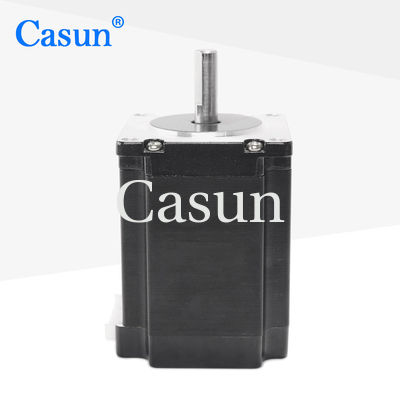

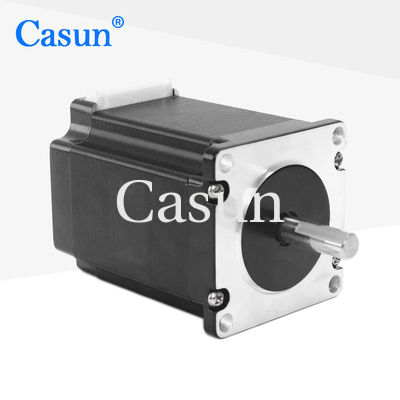

Внешний вид

Участок 57SHD0801 2 1,8 тело шагая мотора 76mm Nema 23 Deg 1.75N.M 0

Размеры

Участок 57SHD0801 2 1,8 тело шагая мотора 76mm Nema 23 Deg 1.75N.M 1

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	0.8 А
Поддерживающий момент	1750 мН.м.
Сопротивление	12 ом
Индуктивность	48 мГ
Инерция ротора	460 г/см2
Масса двигателя	1 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
